Grundfos CR, CRI, CRN, CRE, CRNE
Grundfos vertikale Kreiselpumpen im Überblick
Die Grundfos CR Baureihe umfasst vertikale, mehrstufige Inline-Kreiselpumpen für Wasserversorgung, Druckerhöhung, Wasseraufbereitung, Kesselspeisung sowie zahlreiche Anwendungen in Gebäudetechnik und Industrie.
Je nach Fördermedium und Einsatzbedingungen stehen unterschiedliche Werkstoffausführungen zur Verfügung. CR, CRI und CRN werden mit ungeregelten IEC-Motoren angeboten. Die Baureihen CRE und CRNE verfügen zusätzlich über einen drehzahlgeregelten Motor mit integriertem Frequenzumrichter und können ihre Pumpenleistung an wechselnde Betriebsbedingungen anpassen.
Welche Ausführung geeignet ist, hängt neben Förderstrom und Förderhöhe insbesondere vom Fördermedium, der Temperatur, den benötigten Werkstoffen und dem gewünschten Regelungskonzept ab.
Baureihen CR, CRI, CRN, CRE und CRNE
Technische Merkmale der Grundfos CR, CRI und CRN
CR, CRI und CRN sind vertikale, mehrstufige und normalsaugende Kreiselpumpen in Inline-Bauweise. Saug- und Druckanschluss liegen auf einer Ebene und ermöglichen eine kompakte Integration in Rohrleitungs- und Anlagensysteme.
Motor:
Die ungeregelten Grundfos CR, CRI und CRN sind mit luftgekühlten IEC-Standardmotoren ausgestattet. Die Standardausführungen verfügen über hocheffiziente IE3-Motoren in Schutzart IP55. Motorleistung, Anschlussspannung und Motorbauform richten sich nach Pumpengröße und Ausführung.
Bis 4 kW kommt üblicherweise die vertikale Motorbauform V18 zum Einsatz, ab 5,5 kW die Bauform V1. Dreiphasige Grundfos Motoren ab 3 kW verfügen über einen integrierten PTC-Thermistor zum thermischen Motorschutz.
Werkstoffe CR:
Bei der Grundfos CR bestehen Pumpenkopf und Fußstück aus Grauguss. Die wesentlichen hydraulischen Bauteile wie Laufräder, Kammern und Pumpenmantel sind aus Edelstahl gefertigt. Die CR eignet sich damit besonders für Wasser und zahlreiche andere geeignete, nicht aggressive Fördermedien.
Werkstoffe CRI:
Bei der Grundfos CRI bestehen die medienberührten Bauteile aus Edelstahl EN 1.4301 / AISI 304. Die Ausführung bietet gegenüber der CR eine höhere Korrosionsbeständigkeit und eignet sich unter anderem für Wasser, Glykolgemische und leicht aggressive Flüssigkeiten.
Werkstoffe CRN:
Die Grundfos CRN ist für Anwendungen mit höheren Anforderungen an die Korrosionsbeständigkeit ausgelegt. Wesentliche medienberührte metallische Bauteile bestehen aus Edelstahl EN 1.4401 / AISI 316. Die konkrete Eignung ist abhängig vom Fördermedium, dessen Konzentration und Temperatur sowie der eingesetzten Dichtungsausführung.
Gleitringdichtung:
Die Pumpen sind mit einer wartungsfreundlichen Gleitringdichtung in Patronenbauweise ausgestattet. Werkstoffpaarung und Elastomere richten sich nach Pumpenausführung, Fördermedium und Einsatzbedingungen. Häufig eingesetzte Varianten sind beispielsweise HQQE mit EPDM oder HQQV mit FKM.
Hydraulischer Anschluss:
Je nach Baugröße und Ausführung stehen unterschiedliche Anschlussarten und Nennweiten zur Verfügung, unter anderem Ovalflansch-, DIN-Flansch- und weitere Grundfos-Anschlussausführungen. Anschlussgröße und Flanschausführung sind daher anhand des jeweiligen Pumpentyps festzulegen.

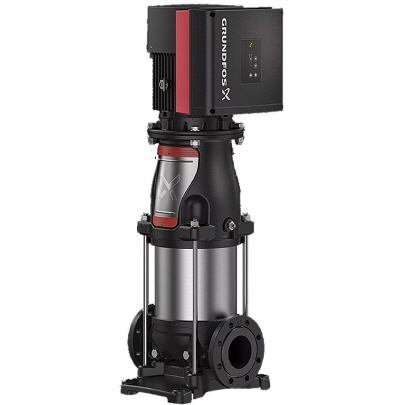

Technische Merkmale der Grundfos CRE und CRNE
Vertikale, mehrstufige und normalsaugende Kreiselpumpen in Inline-Bauweise. Saug- und Druckanschluss liegen auf einer Ebene. Die Pumpen werden von einem drehzahlgeregelten Grundfos MGE-Motor mit integriertem Frequenzumrichter angetrieben.
Motor und Regelung:
Die integrierte Drehzahlregelung ermöglicht eine bedarfsgerechte Anpassung der Pumpenleistung an den jeweiligen Betriebspunkt. Je nach Ausführung und Anlagenkonfiguration stehen unterschiedliche Regelungsarten zur Verfügung, beispielsweise nach Druck, Differenzdruck, Volumenstrom oder Temperatur.
Die eingesetzten MGE-Motoren verfügen über einen integrierten Motorschutz und entsprechen der Effizienzklasse IE5. Standardmäßig wird die Schutzart IP55 eingesetzt, optional sind weitere Ausführungen erhältlich. Motorleistung, Anschlussspannung und Motorbauform richten sich nach Pumpengröße und Motorausführung.
Je nach Pumpenausführung können integrierte oder externe Sensoren sowie verschiedene Ein- und Ausgänge und Kommunikationsmöglichkeiten für die Einbindung in die Anlagenregelung genutzt werden.
Werkstoffe CRE:
Bei der Grundfos CRE werden für die hydraulischen Bauteile wie Laufräder, Kammern und Pumpenmantel überwiegend Edelstahlwerkstoffe der Güte EN 1.4301 / AISI 304 eingesetzt. Pumpenkopf, Fußstück und weitere Gehäuseteile sind je nach Baugröße und Ausführung aus Grauguss gefertigt.

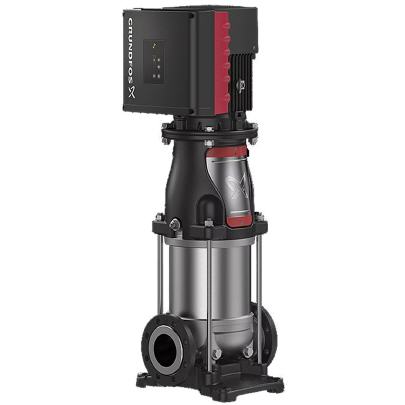

Werkstoffe CRNE:
Die Grundfos CRNE ist für Anwendungen mit erhöhten Anforderungen an die Korrosionsbeständigkeit ausgelegt. Wesentliche medienberührte metallische Bauteile wie Laufräder, Kammern und Pumpenmantel bestehen aus Edelstahl EN 1.4401 / AISI 316. Weitere Bauteile und Werkstoffe können je nach Baugröße und Ausführung variieren.
Gleitringdichtung:
CRE und CRNE sind mit einer wartungsfreundlichen Gleitringdichtung in Patronenbauweise ausgestattet. Werkstoffpaarung und Elastomere richten sich nach Pumpenausführung, Fördermedium und Einsatzbedingungen. Häufig eingesetzte Varianten sind beispielsweise HQQE mit EPDM oder HQQV mit FKM.
Hydraulischer Anschluss:
Je nach Baugröße und Ausführung stehen unterschiedliche Anschlussarten und Nennweiten zur Verfügung. Dazu gehören unter anderem Gewinde-, Ovalflansch-, DIN-Flansch- und weitere Grundfos-Anschlussausführungen. Anschlussgröße und Flanschausführung sind daher anhand des jeweiligen Pumpentyps festzulegen.
