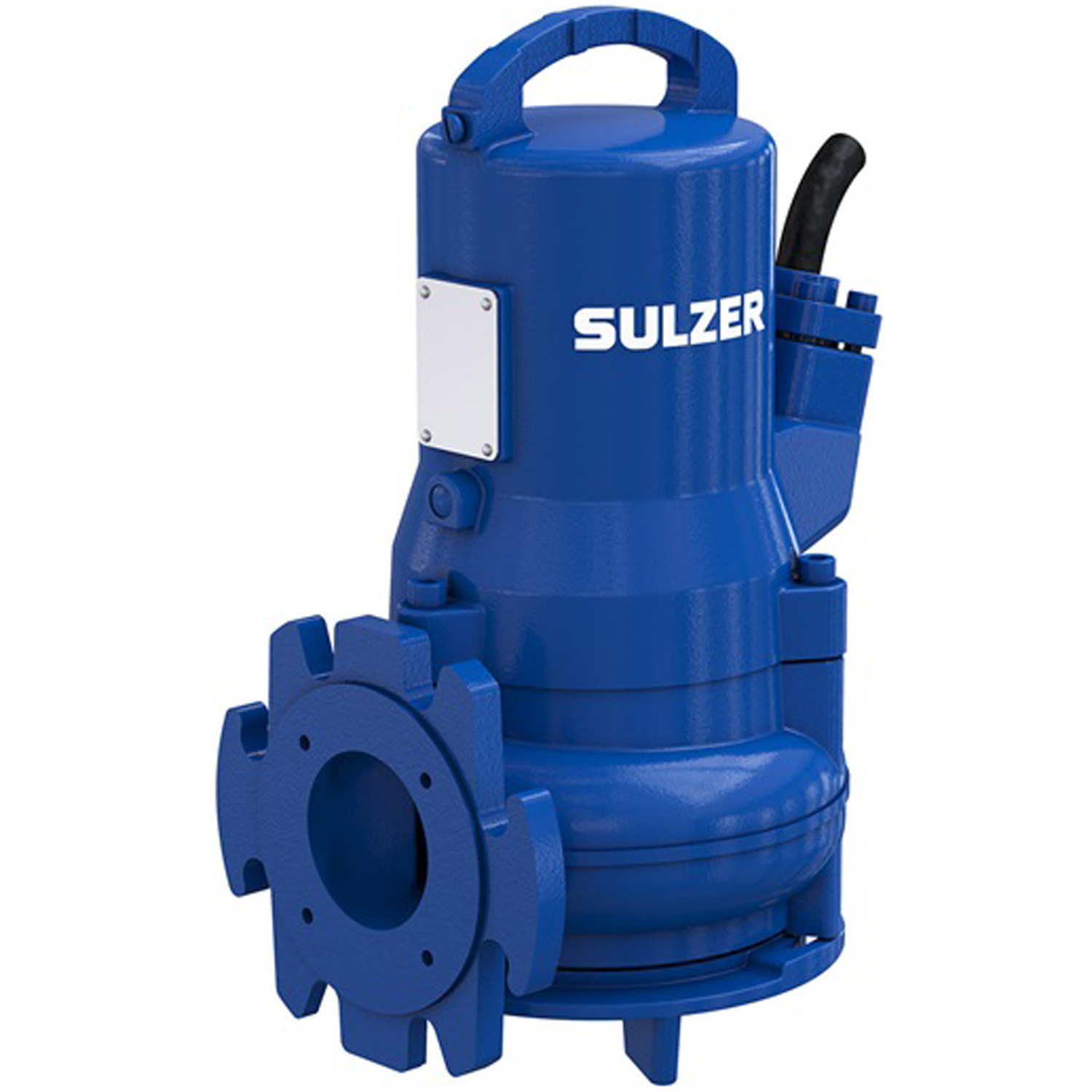

Sulzer ABS AS Abwasserpumpen 0530–0841

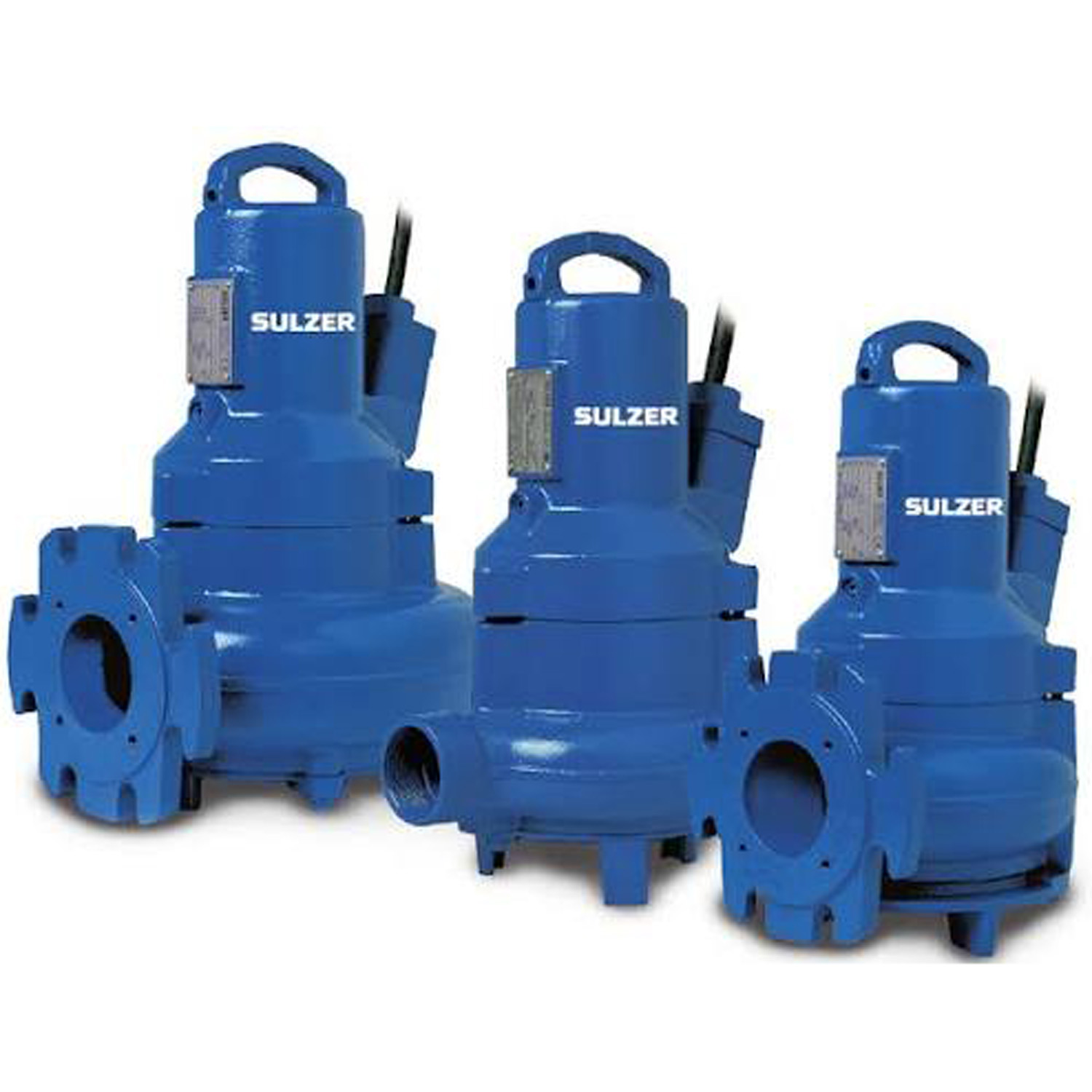

Sulzer ABS AS Abwasserpumpen im Überblick
Die Sulzer ABS AS Baureihe umfasst robuste Tauchmotorpumpen für Klar-, Schmutz- und Abwasser in privaten, gewerblichen, kommunalen und industriellen Anwendungen. Je nach Baureihe stehen Druckanschlüsse von DN 50 bis DN 80, unterschiedliche Korngrößen sowie Vortex- oder Contrablock-Hydrauliken zur Verfügung.
Die Baureihen ABS AS 0530, 0630, 0631, 0641, 0830, 0831, 0840 und 0841 decken je nach Baureihe Motorleistungen P2 von etwa 1,0 bis 3,0 kW ab. Sie sind je nach Ausführung für stationären oder transportablen Einsatz sowie als Standard- oder explosionsgeschützte Variante erhältlich.
ABS AS 0530 bis 0841 im Vergleich
| Baureihe | Anschluss | Hydraulik | Korngröße | Motor |
|---|---|---|---|---|
| AS 0530 | G 2″ / DN 50 | Vortex | 40 mm | 2-polig / ca. 2.900 U/min |
| AS 0630 | DN 65 | Vortex | 60 mm | 4-polig / ca. 1.450 U/min |
| AS 0631 | DN 65 | Vortex | 40 mm | 2-polig / ca. 2.900 U/min |
| AS 0641 | DN 65 | Contrablock | 45 mm | 2-polig / ca. 2.900 U/min |
| AS 0830 | DN 80 | Vortex | 60 mm | 4-polig / ca. 1.450 U/min |
| AS 0831 | DN 80 | Vortex | 80 mm | 4-polig / ca. 1.450 U/min |
| AS 0840 | DN 80 | Contrablock | 30 mm | 2-polig / ca. 2.900 U/min |
| AS 0841 | DN 80 | Contrablock | 80 mm | 4-polig / ca. 1.450 U/min |
Die Auswahl sollte nicht allein nach Anschlussgröße oder Korngröße erfolgen. Entscheidend sind insbesondere Fördermedium, Fördermenge, Förderhöhe und der erforderliche Betriebspunkt.
Vortex oder Contrablock – welche Hydraulik passt?
Innerhalb der ABS-AS-Baureihe kommen zwei unterschiedliche Hydraulikkonzepte zum Einsatz. Welche Ausführung geeignet ist, hängt insbesondere von der Beschaffenheit des Abwassers und dem gewünschten Betriebspunkt ab.
Vortex-Hydraulik:
Die Baureihen AS 0530, 0630, 0631, 0830 und 0831 arbeiten mit einem zurückgesetzten Freistromlaufrad. Diese Hydraulik eignet sich besonders für Medien mit faserigen oder abrasiven Bestandteilen sowie für gasende Schlämme. Durch den weitgehend freien Strömungsweg wird der direkte Kontakt des Fördermediums mit dem Laufrad reduziert.
Contrablock-Hydraulik:
Die Baureihen AS 0641, 0840 und 0841 besitzen ein offenes Einkanalrad mit Spiralbodenplatte. Das Sulzer Contrablock-System ist für Abwasser mit einem erhöhten Anteil an festen und faserigen Bestandteilen ausgelegt und unterstützt einen verstopfungsarmen Betrieb.
DN 50, DN 65 oder DN 80
Die erste Größenangabe innerhalb der AS-Baureihen steht in engem Zusammenhang mit dem Druckanschluss.
AS 0530: G 2″ Innengewinde, entsprechend DN 50
AS 0630, 0631 und 0641: DN 65 Flansch mit offenen Langlöchern
AS 0830, 0831, 0840 und 0841: DN 80 Flansch mit offenen Langlöchern
Eine größere Anschlussnennweite bedeutet jedoch nicht automatisch, dass die Pumpe für jeden Betriebspunkt besser geeignet ist. Förderstrom, Förderhöhe, Hydraulik und Motordrehzahl müssen gemeinsam betrachtet werden.
Technische Merkmale der ABS AS Baureihen
Bauart:
Druckwasserdicht gekapselte, vollständig überflutbare Tauchmotorpumpen in kompakter Blockbauweise. Je nach Baureihe für stationären Einbau oder transportablen Einsatz geeignet.
Motor:
Je nach Pumpentyp kommen 2-polige Motoren mit ca. 2.900 1/min oder 4-polige Motoren mit ca. 1.450 min⁻⊃1; zum Einsatz. Die Motoren entsprechen Schutzart IP68 und Isolationsklasse F.
Betriebsart:
Beim Einsatz als Tauchpumpe ist Dauerbetrieb S1 vorgesehen. Bei trockener Aufstellung ist die AS-Baureihe für zeitweiligen Betrieb S3 mit 25 % Einschaltdauer ausgelegt.
Medientemperatur:
Die maximal zulässige Medientemperatur beträgt 40 °C. Kurzzeitig sind bis zu 60 °C für maximal fünf Minuten zulässig.
Wellenabdichtung:
Motorseitig wird ein ölgeschmierter Wellendichtring eingesetzt. Mediumseitig kommt eine drehrichtungsunabhängige Gleitringdichtung aus Siliciumcarbid (SiC) zum Einsatz.
Temperaturüberwachung:
Das Sulzer Thermo-Control-System TCS schützt den Motor vor Übertemperatur. Bei Standardausführungen ist die Temperaturüberwachung optional, bei Ex-Ausführungen serienmäßig vorgesehen.
Dichtungsüberwachung:
Optional steht das Sulzer DI-System zur Leckageüberwachung zur Verfügung. Bei explosionsgeschützten Ausführungen erfolgt die Überwachung nicht in der Dichtungskammer.
Werkstoffe:
Motorgehäuse, Kreiselkammer, Laufrad und – bei Contrablock-Ausführungen – die Bodenplatte bestehen aus Grauguss EN-GJL-250. Die Motorwelle besteht aus Edelstahl 1.4021 / AISI 420, die Befestigungselemente aus Edelstahl 1.4401 / AISI 316.
Explosionsschutz:
Die AS-Baureihen sind je nach Ausführung auch explosionsgeschützt erhältlich. Sulzer nennt unter anderem ATEX II 2G Ex h db IIB T4 Gb.
Typenschlüssel der Sulzer ABS AS Pumpen
Die Typenbezeichnung enthält wichtige Informationen über Pumpenbaureihe, Anschlussgröße, Hydraulik und Motor.
Beispiel: AS 0840 S12/2 Ex
AS = Pumpenbaureihe
08 = Druckanschluss in cm, hier DN 80
40 = Hydrauliktyp
S = Motorbaureihe
12 = Motorleistung P2 × 10, hier 1,2 kW
/2 = 2-poliger Motor
Ex = explosionsgeschützte Motorversion
Bei den AS-Baureihen kennzeichnen die letzten beiden Ziffern der vierstelligen Zahl den jeweiligen Hydrauliktyp. Sie dürfen deshalb nicht unmittelbar als Korngröße interpretiert werden.
