Grundfos horizontale Kreiselpumpen CM und CME
Grundfos CM und CME im Überblick
Grundfos CM und CME sind horizontale, mehrstufige Kreiselpumpen für Anwendungen, bei denen eine kompakte Bauweise mit zuverlässiger Druckerzeugung gefragt ist. Typische Einsatzbereiche sind Druckerhöhungsanlagen, Kühl- und Temperiersysteme, Wasch- und Reinigungsanlagen sowie industrielle Anwendungen.
Beide Baureihen sind normalsaugend ausgeführt und besitzen einen axialen Saugstutzen sowie einen radialen Druckstutzen. Der wesentliche Unterschied liegt im Antrieb: Die Grundfos CM arbeitet mit einem konventionellen netzbetriebenen Motor, während die Grundfos CME mit einem integrierten Frequenzumrichter ausgestattet ist und ihre Leistung bedarfsgerecht anpassen kann.
Baureihen CM und CME
Die Grundfos CM bietet sich an, wenn ein weitgehend konstanter Betriebspunkt gefordert ist oder die Regelung der Anlage extern erfolgt.
Bei wechselndem Druck- oder Förderbedarf ist die Grundfos CME häufig die geeignetere Lösung. Durch die integrierte Drehzahlregelung kann die Pumpenleistung an unterschiedliche Betriebszustände angepasst werden.
Welche Ausführung passt, hängt neben Förderstrom und Förderhöhe insbesondere von Fördermedium, Temperatur und dem gewünschten Regelungskonzept ab.
Technische Merkmale der Grundfos CM
Grundfos CM sind horizontale, mehrstufige Kreiselpumpen in kompakter Blockbauweise. Pumpe und Motor sind direkt miteinander verbunden und gemeinsam auf einer Grundplatte montiert. Der Saugstutzen ist axial, der Druckstutzen radial angeordnet.
Motor:
Die Grundfos CM wird mit einem ungeregelten, lüftergekühlten Standardmotor betrieben. Je nach Motorgröße und Ausführung stehen ein- und dreiphasige Varianten zur Verfügung. Standardmäßig kommen hocheffiziente Motoren in Schutzart IP55 zum Einsatz. Motorleistung, Anschlussspannung und Motorschutz richten sich nach der jeweiligen Ausführung.
Werkstoffe:
Die CM-Baureihe ist in unterschiedlichen Werkstoffausführungen erhältlich. Je nach Pumpentyp kommen unter anderem Grauguss sowie Edelstahl EN 1.4301 / AISI 304 oder EN 1.4401 / AISI 316 zum Einsatz. Alle beweglichen, medienberührten Bauteile sind aus Edelstahl gefertigt.
Gleitringdichtung:
Die Pumpen besitzen eine wartungsarme O-Ring-Gleitringdichtung. Dichtflächen und Elastomere stehen in unterschiedlichen Werkstoffkombinationen zur Verfügung und sind entsprechend dem Fördermedium und den Einsatzbedingungen auszuwählen.
Hydraulischer Anschluss:
Abhängig von Baugröße und Ausführung stehen unterschiedliche Anschlussvarianten zur Verfügung, beispielsweise Whitworth-Rohrgewinde Rp, NPT-Gewinde sowie DIN-, ANSI-, JIS- oder weitere Flanschanschlüsse. Die genaue Anschlussausführung richtet sich nach dem jeweiligen Pumpentyp.

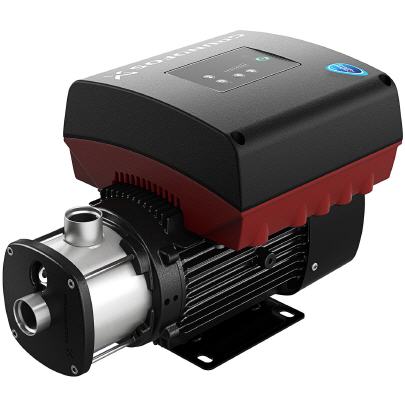

Technische Merkmale der Grundfos CME
Grundfos CME sind horizontale, mehrstufige Kreiselpumpen mit elektronischer Drehzahlregelung. Die Pumpenhydraulik entspricht dem Grundprinzip der CM-Baureihe. Der drehzahlgeregelte MGE-Motor mit integriertem Frequenzumrichter ermöglicht eine bedarfsgerechte Anpassung der Pumpenleistung.
Motor und Regelung:
Die eingesetzten Grundfos-MGE-Motoren erreichen die Effizienzklasse IE5 und verfügen über einen integrierten Motorschutz. Die Standard-Schutzart ist IP55. Je nach Ausführung stehen unterschiedliche Versorgungsspannungen und Motorleistungen zur Verfügung.
Über die integrierte Elektronik lassen sich verschiedene Regelungsarten realisieren. Analoge und digitale Ein- und Ausgänge sowie Kommunikationsmöglichkeiten ermöglichen die Einbindung der Pumpe in unterschiedliche Anlagen- und Prozesssteuerungen. Je nach Ausführung können integrierte oder externe Sensoren verwendet werden.
Werkstoffe:
Wie die CM ist auch die CME in verschiedenen Werkstoffausführungen erhältlich. Je nach Pumpentyp stehen Varianten mit Grauguss sowie mit Edelstahl EN 1.4301 / AISI 304 oder EN 1.4401 / AISI 316 zur Verfügung. Die konkrete Werkstoffausführung ist entsprechend dem Fördermedium und den Einsatzbedingungen auszuwählen.
Gleitringdichtung:
Die Pumpen sind mit einer O-Ring-Gleitringdichtung ausgestattet. Für unterschiedliche Medien und Betriebsbedingungen stehen verschiedene Werkstoffpaarungen und Elastomere zur Verfügung, beispielsweise EPDM oder FKM.
Hydraulischer Anschluss:
Je nach Baugröße und Pumpenausführung stehen unterschiedliche Gewinde- und Flanschanschlüsse zur Verfügung. Anschlussart und Nennweite sind anhand des jeweiligen CME-Pumpentyps festzulegen.
