HOMA TP70 Abwasserpumpen

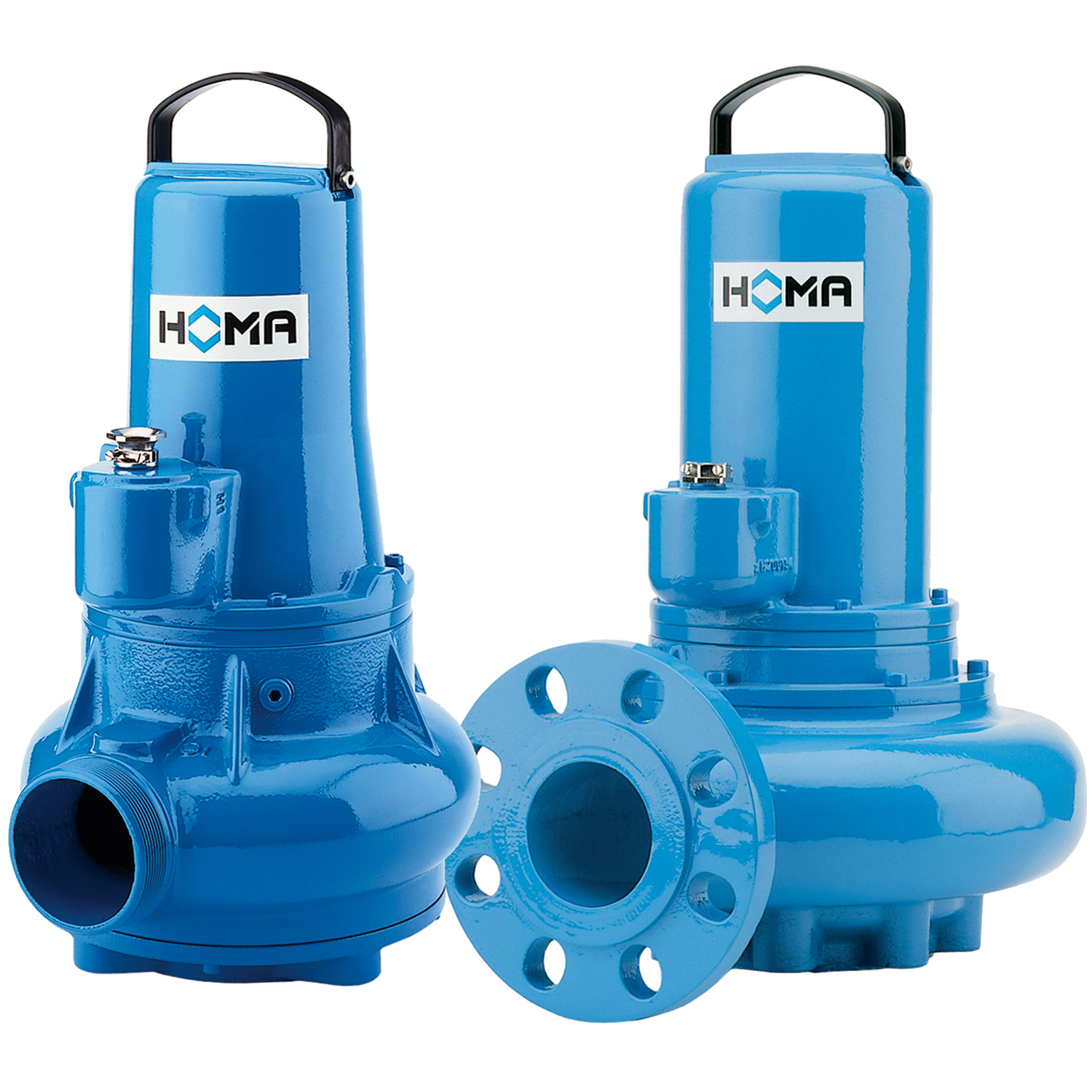

HOMA TP70 – Abwasserpumpen mit 70 mm Durchgang

Die HOMA TP70 ist eine robuste Tauchmotorpumpe für Schmutz- und Abwasser, Fäkalien sowie Schlämme. Mit einem freien Durchgang von 70 mm eignet sich die Baureihe besonders für Medien mit groben Feststoffen und faserigen Bestandteilen.

Je nach Ausführung stehen TP70-Pumpen mit geschlossenem Einschaufelrad oder Freistromrad zur Verfügung. Die Pumpen können stationär oder transportabel eingesetzt werden und eignen sich für Anwendungen in Gewerbe, Industrie, kommunaler Abwassertechnik und Gebäudetechnik.

Ihr B2B Shop für Pumpen und Hebeanlagen. Homa TP70

Einsatzbereiche der HOMA TP70

Die TP70 ist für die Förderung von Klar- und Schmutzwasser sowie mit Fest- und Faserstoffen belastetem Abwasser und Fäkalien ausgelegt. Durch den großen freien Durchgang eignet sie sich unter anderem für Abwasserschächte, Pumpstationen sowie gewerbliche und industrielle Entwässerungsanlagen.

Die maximale Medientemperatur beträgt im regulären Betrieb 40 °C. Nicht explosionsgeschützte Ausführungen können kurzzeitig auch bei höheren Medientemperaturen bis 60 °C eingesetzt werden. Die Pumpen sind für Dauerbetrieb S1 ausgelegt.

TP70 M oder V – welches Laufrad?

Die HOMA TP70 wird je nach Pumpentyp mit unterschiedlichen Laufrädern angeboten.

M – geschlossenes Einschaufelrad:
Geeignet für schlammige Medien mit Feststoffen oder faserigen Beimengungen. Das Einkanalprinzip ermöglicht einen guten hydraulischen Wirkungsgrad bei gleichzeitig großem freien Durchgang.

V – Freistromrad:
Geeignet für Medien mit gröberen, langfaserigen oder zopfbildenden Bestandteilen sowie für gas- oder lufthaltiges Abwasser. Durch das zurückgesetzte Freistromrad besteht nur geringer Kontakt zwischen Fördermedium und Laufrad.

Welche Ausführung geeignet ist, sollte anhand des Fördermediums und des benötigten Betriebspunktes ausgewählt werden.

Für Anwendungen, bei denen ein geringerer freier Durchgang ausreicht, finden Sie mit der HOMA TP53 eine weitere Baureihe für Abwasser und Fäkalien.

Technische Merkmale der HOMA TP70

Bauart:
Voll überflutbare, einstufige Tauchmotorpumpe mit horizontalem Druckanschluss. Schutzart IP68, Isolationsklasse H und integrierte Temperaturüberwachung der Motorwicklung.

Freier Durchgang:
70 mm

Druckanschluss:
Je nach Pumpentyp G3 oder DN 80.

Laufräder:
M = geschlossenes Einschaufelrad
V = Freistromrad

Motor:
Je nach Ausführung stehen 4-polige Pumpen mit etwa 1.450 1/min sowie 2-polige Pumpen mit etwa 2.900 1/min zur Verfügung. Die Motorleistung richtet sich nach dem jeweiligen TP70-Pumpentyp.

Dichtung:
Zwei drehrichtungsunabhängige Gleitringdichtungen aus Siliziumkarbid in einer Ölsperrkammer. Optional sind Ausführungen mit elektronischer Dichtungsüberwachung der Ölsperrkammer erhältlich.

Werkstoffe:
Motorgehäuse, Pumpengehäuse und Laufrad aus Grauguss EN-GJL-250. Motorwelle und Schrauben aus rostfreiem Edelstahl, Schleißring aus Bronze und Elastomere aus NBR.

Aufstellung:
Stationär oder transportabel. Für die stationäre Installation stehen passende Kupplungssysteme zur Verfügung.

Explosionsschutz:
Die TP70 ist je nach Ausführung auch explosionsgeschützt nach ATEX-Richtlinie 2014/34/EU erhältlich.

HOMA TP70 auswählen oder ersetzen

Für die Auswahl der passenden TP70 sind insbesondere Fördermenge, Förderhöhe, Fördermedium, Laufradausführung und Aufstellungsart entscheidend. Bei einer vorhandenen Anlage sollte zusätzlich die vollständige Pumpenbezeichnung berücksichtigt werden.

Weitere Baugrößen und Ausführungen finden Sie in unserer Übersicht der HOMA TP Abwasserpumpen .
