Grundfos TP, TPD, TPE, TPE2/TPE3 und TPED
Grundfos Trockenläuferpumpen im Überblick
Die Grundfos TP-Baureihen sind einstufige Inline-Pumpen für Heizungs-, Klima- und Kühlanlagen sowie zahlreiche industrielle Anwendungen. Je nach Anforderung stehen Einzel- und Doppelpumpen sowie elektronisch geregelte Ausführungen für einen bedarfsgerechten Betrieb zur Verfügung.
Während TP und TPD mit ungeregelten Motoren eingesetzt werden, verfügen TPE, TPE2, TPE3 und TPED über eine integrierte Drehzahlregelung. Damit lässt sich die Pumpenleistung bei wechselndem Anlagenbedarf an den tatsächlichen Betriebspunkt anpassen.
Baureihen TP, TPD, TPE, TPE2/TPE3 und TPED
TP ist die klassische Einzelpumpe für Anwendungen mit weitgehend konstantem Betriebspunkt. TPD kombiniert zwei Pumpenköpfe in einer Doppelpumpe.
Für Anlagen mit variablem Leistungsbedarf stehen die geregelten TPE-Baureihen zur Verfügung. Bei TPE2 erfolgt die Regelung ohne integrierten Differenzdruck- und Temperatursensor, während TPE3 über einen integrierten Kombisensor verfügt. Für Doppelpumpenanwendungen stehen entsprechend TPED, TPE2 D und TPE3 D zur Verfügung.
Technische Merkmale der Grundfos TP und TPD

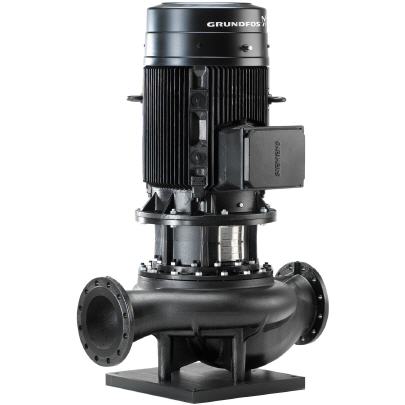

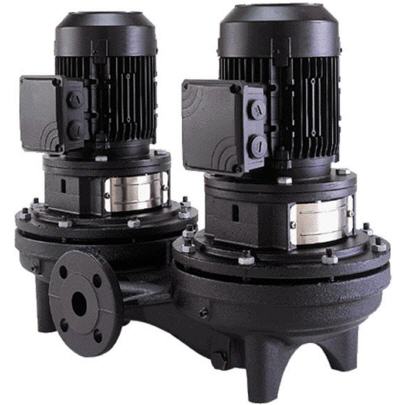

Grundfos TP und TPD sind einstufige Trockenläufer-Kreiselpumpen in Inline-Bauweise. Saug- und Druckanschluss liegen auf einer Achse. Bei der TPD sind zwei Pumpenköpfe in einem gemeinsamen Pumpengehäuse angeordnet.
Motor:
Die ungeregelten TP- und TPD-Pumpen werden mit vollständig gekapselten, luftgekühlten IEC-Standardmotoren betrieben. Die Standard-Schutzart ist IP55. Motorleistung, Anschlussspannung, Bauform und Wirkungsgradklasse richten sich nach Pumpengröße und Motorausführung.
Abhängig von der Motorleistung kommen unterschiedliche Effizienzklassen zum Einsatz. Die konkreten elektrischen Daten sind deshalb anhand des jeweiligen Pumpentyps festzulegen.
Werkstoffe:
Werkstoffe und Druckstufen unterscheiden sich je nach Baureihe, Baugröße und Ausführung. Pumpengehäuse sind unter anderem in Grauguss oder Sphäroguss erhältlich. Bei einzelnen Ausführungen kommen weitere Werkstoffe wie Bronze oder Edelstahl zum Einsatz. Auch der Werkstoff des Laufrades richtet sich nach der jeweiligen Pumpenausführung.
Gleitringdichtung:
Die Pumpen sind mit einer wartungsarmen Gleitringdichtung ausgestattet. Dichtungstyp, Werkstoffpaarung und Elastomere richten sich nach Baureihe, Druckstufe, Fördermedium und Temperatur. Häufig kommt die Gleitringdichtung BQQE zum Einsatz; für besondere Betriebsbedingungen und Druckstufen stehen weitere Dichtungsausführungen zur Verfügung.
Betriebsbedingungen:
Die zulässige Medientemperatur und der maximale Betriebsdruck sind abhängig von Pumpenserie, Druckstufe und Gleitringdichtung. TP und TPD stehen in unterschiedlichen Druckstufen bis einschließlich PN 25 zur Verfügung.
Hydraulischer Anschluss:
Je nach Baureihe und Baugröße stehen unterschiedliche Flanschgrößen und Druckstufen zur Verfügung. Anschlussgröße und Flanschausführung sind anhand des jeweiligen Pumpentyps auszuwählen.
Technische Merkmale der Grundfos TPE und TPED
Grundfos TPE und TPED entsprechen hydraulisch den TP- und TPD-Baureihen, sind jedoch mit elektronisch drehzahlgeregelten Motoren ausgestattet. Dazu gehören auch die neueren Baureihen TPE2, TPE3 sowie die Doppelpumpenausführungen TPE2 D und TPE3 D.
Motor und Regelung:
Der im Motor integrierte Frequenzumrichter ermöglicht eine kontinuierliche Anpassung der Pumpenleistung an den tatsächlichen Anlagenbedarf. Je nach Baureihe und Motorausführung kommen Grundfos MGE-Motoren oder weitere elektronisch geregelte Motorvarianten zum Einsatz.
Die Standard-Schutzart ist IP55. Motorleistung, Versorgungsspannung und Wirkungsgradklasse richten sich nach der jeweiligen Pumpen- und Motorausführung. Viele aktuelle TPE-Ausführungen mit Grundfos MGE-Permanentmagnetmotor erreichen die Effizienzklasse IE5.
Sensorik und Regelungsarten:
Die Ausstattung unterscheidet sich je nach TPE-Baureihe:
TPE2 und TPE Serie 1000 werden ohne integrierten Differenzdruck- und Temperatursensor angeboten.
TPE Serie 2000 ist je nach Ausführung mit einem werkseitig montierten Differenzdrucksensor ausgestattet.
TPE3 verfügt über einen integrierten Kombisensor zur Erfassung von Differenzdruck und Temperatur.
Abhängig von Ausführung und Sensorik stehen unterschiedliche Regelungsarten zur Verfügung, beispielsweise Proportionaldruck, Konstantdruck, Differenzdruck, konstanter Volumenstrom oder Temperaturregelung.
Werkstoffe:
Pumpengehäuse, Laufräder und weitere hydraulische Bauteile entsprechen grundsätzlich den jeweiligen TP- bzw. TPD-Ausführungen. Die konkrete Werkstoffausführung richtet sich nach Pumpenserie, Druckstufe und Einsatzbedingungen.
Gleitringdichtung:
Auch bei den geregelten TPE-Baureihen stehen unterschiedliche Gleitringdichtungen zur Verfügung. Dichtungstyp, Werkstoffpaarung und Elastomere müssen entsprechend Fördermedium, Medientemperatur und Betriebsdruck ausgewählt werden.
Hydraulischer Anschluss:
Anschlussgröße, Flanschausführung und Druckstufe richten sich nach der jeweiligen Baugröße. Bei Doppelpumpen TPED, TPE2 D und TPE3 D sind zwei Pumpenköpfe in einem gemeinsamen Pumpengehäuse angeordnet.
