ABS AS 0630 – Vortex-Abwasserpumpen mit DN 65

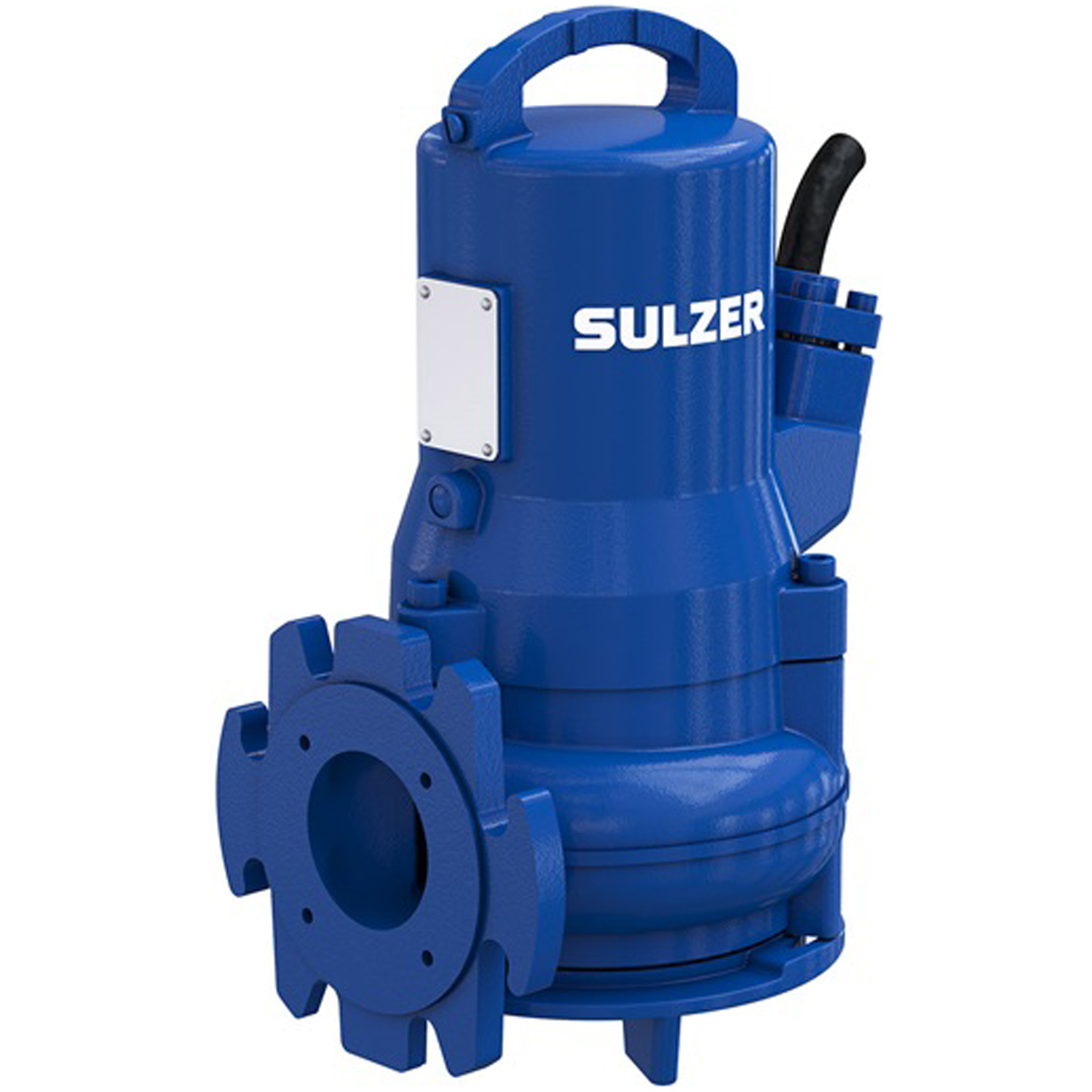

ABS AS 0630
TauchpumpenDie Sulzer ABS AS 0630 ist eine robuste Tauchmotorpumpe für Klar-, Schmutz- und Abwasser. Ihre Vortex-Hydraulik mit Freistromlaufrad eignet sich besonders für Fördermedien mit festen oder faserigen Bestandteilen sowie für gasende Schlämme und Abwasser mit abrasiven Anteilen.
Mit einer zulässigen Korngröße von 60 mm und einem Druckanschluss DN 65 eignet sich die AS 0630 für Entwässerungs- und Abwasseranwendungen in gewerblichen, kommunalen und industriellen Anlagen. Die Baureihe ist als Standard- sowie als explosionsgeschützte Ausführung erhältlich.
Sie kennen den genauen Typ nicht? Senden Sie uns die Typenschilddaten oder einfach ein Foto des Typenschildes per E-Mail an info@pumpen-grosshandel.de – wir helfen Ihnen bei der Zuordnung der passenden ABS AS 0630.
ABS AS 0630 – Preis anfragen
| Artikelnummer | Artikelnummer (alt) | Bezeichnung |
|---|---|---|
| GM2313513111111 | 06085452 | ABS AS 0630 S13/4 D LR 130 |
| GM2313713111111 | 06085451 | ABS AS 0630 S13/4 D LR 160 |
| GM2313813111111 | 06085450 | ABS AS 0630 S13/4 D LR 186 |
| GM2323513311111 | 06085458 | ABS AS 0630 S13/4 D EX LR 130 |
| GM2323713311111 | 06085460 | ABS AS 0630 S13/4 D EX LR 160 |
| GM2323813311111 | 06085453 | ABS AS 0630 S13/4 D EX LR 186 |
| GM2A13B13111111 | 06085700 | ABS AS 0630 S22/4 D LR 205 |
| GM2A23B13311111 | 06085702 | ABS AS 0630 S22/4 D EX LR 205 |
Einsatzbereiche der ABS AS 0630
Die AS 0630 ist für die Förderung von Klar-, Schmutz- und Abwasser mit festen oder faserigen Bestandteilen ausgelegt. Typische Einsatzbereiche sind Sammel- und Pumpenschächte, Entwässerungsanlagen sowie gewerbliche, kommunale und industrielle Abwasseranlagen.
Durch die Vortex-Hydraulik eignet sich die Pumpe auch für gasende Schlämme und Medien mit abrasiven Bestandteilen. Die AS 0630 kann stationär mit automatischem Kupplungssystem oder als transportable Einheit eingesetzt werden.
Die maximale zulässige Medientemperatur beträgt 40 °C. Kurzzeitig sind bis zu 60 °C für maximal fünf Minuten zulässig.
Vortex-Hydraulik mit 60 mm Korngröße
Die ABS AS 0630 arbeitet mit einem zurückgesetzten Freistromlaufrad. Diese Vortex-Hydraulik bietet einen weitgehend freien Strömungsweg und reduziert den direkten Kontakt zwischen Fördermedium und Laufrad.
Dadurch eignet sich die Baureihe besonders für Abwasser mit faserigen, festen oder abrasiven Bestandteilen. Für alle aktuellen AS-0630-Ausführungen gibt Sulzer eine zulässige Korngröße von 60 mm an.
Technische Merkmale der ABS AS 0630
Bauart:
Druckwasserdicht gekapselte, vollständig überflutbare Tauchmotorpumpe in kompakter Blockbauweise. Für stationären Einbau oder transportablen Einsatz geeignet.
Hydraulik:
Vortex-Hydraulik mit Freistromlaufrad.
Korngröße:
60 mm.
Druckanschluss:
DN 65 Flansch mit offenen Langlöchern.
Motor:
4-polige Motoren mit einer Nenndrehzahl von ca. 1.450 min⁻⊃1;. Schutzart IP68 und Isolationsklasse F.
Je nach Pumpentyp stehen folgende Motorvarianten zur Verfügung:
- S10/4W: P2 = 1,00 kW
- S13/4D: P2 = 1,30 kW
- S22/4D: P2 = 2,20 kW
Je nach Ausführung stehen Wechselstrom- und Drehstromvarianten zur Verfügung.
Betriebsart:
Bei vollständig eingetauchtem Betrieb ist die AS 0630 für Dauerbetrieb S1 ausgelegt. Bei trockener Aufstellung ist zeitweiliger Betrieb S3 mit 25 % Einschaltdauer vorgesehen.
Wellenabdichtung:
Motorseitig kommt ein ölgeschmierter Wellendichtring zum Einsatz. Mediumseitig besitzt die Pumpe eine drehrichtungsunabhängige Gleitringdichtung aus Siliziumcarbid. Die Gleitringdichtung ist temperaturschockfest und trockenlaufsicher ausgeführt.
Temperaturüberwachung:
Das Sulzer Thermo-Control-System TCS überwacht über Temperaturwächter die Motorwicklung und schützt den Motor vor Übertemperatur. Bei Standardausführungen ist die Temperaturüberwachung optional, bei explosionsgeschützten Ausführungen serienmäßig vorgesehen.
Dichtungsüberwachung:
Optional steht das Sulzer DI-System zur Verfügung. Ein Sensor überwacht Motor- und Dichtungskammer und ermöglicht die Erkennung einer Leckage an der Motorwellenabdichtung. Für die Auswertung ist ein entsprechendes Überwachungsmodul erforderlich.
Werkstoffe:
Motorgehäuse, Kreiselkammer und Laufrad aus Grauguss EN-GJL-250. Motorwelle aus Edelstahl 1.4021 / AISI 420, Befestigungselemente aus Edelstahl 1.4401 / AISI 316.
Explosionsschutz:
Die ABS AS 0630 ist auch in explosionsgeschützter Ausführung erhältlich. Sulzer führt entsprechende Varianten unter anderem mit ATEX-Kennzeichnung II 2G Ex h db IIB T4 Gb.
ABS AS 0630 auswählen oder ersetzen
Für die Auswahl der passenden AS 0630 sind insbesondere Fördermenge, Förderhöhe, Stromversorgung sowie die Anforderungen an Aufstellung und Explosionsschutz entscheidend.
Innerhalb der Baureihe stehen die Motorvarianten S10/4, S13/4 und S22/4 zur Verfügung. Bei einer Ersatzbeschaffung sollte deshalb immer die vollständige Typenbezeichnung und möglichst auch die vorhandene Sulzer- bzw. frühere ABS-Artikelnummer berücksichtigt werden.
