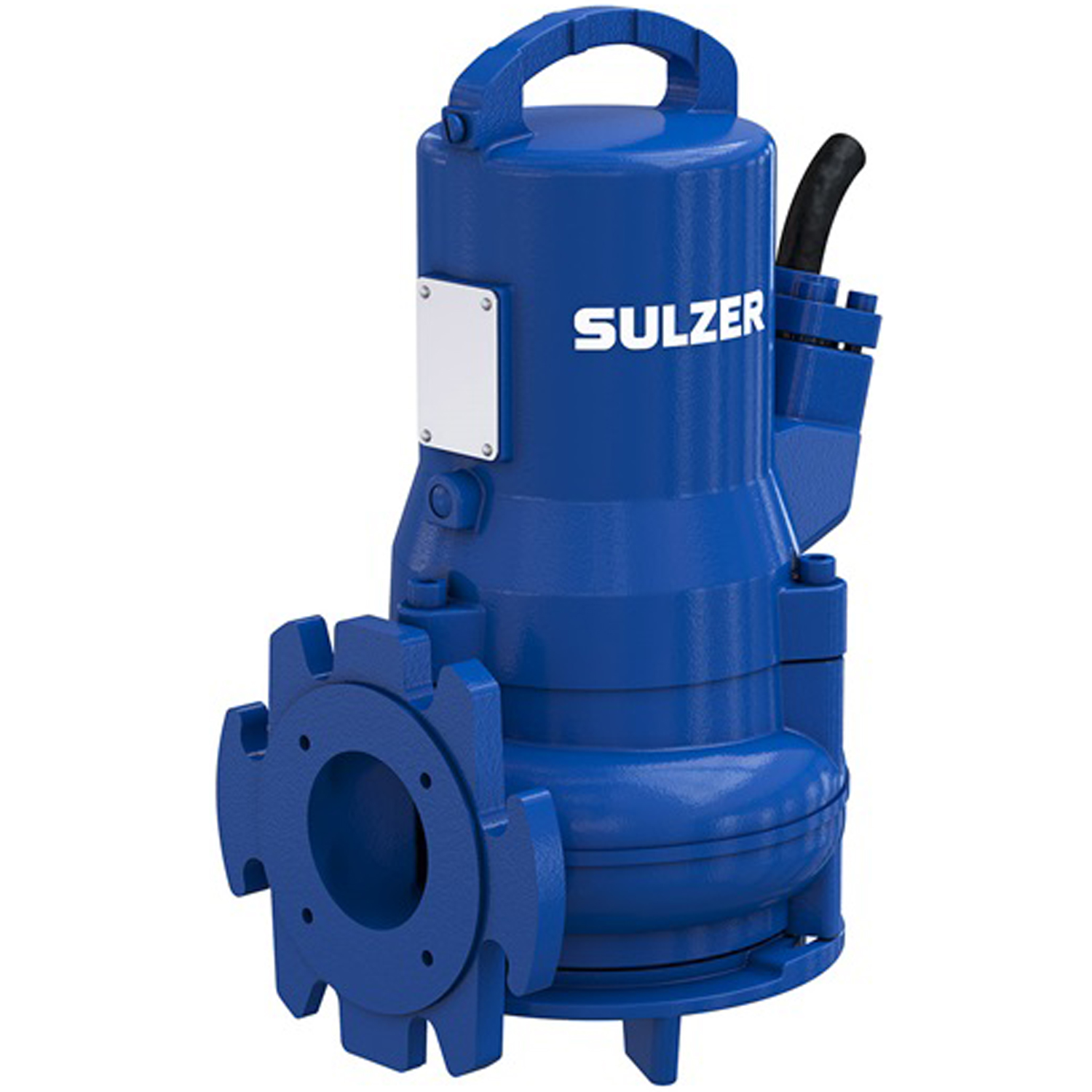

ABS AS 0631 – Vortex-Abwasserpumpen mit DN 65
Die Sulzer ABS AS 0631 ist eine schnelllaufende Tauchmotorpumpe für Klar-, Schmutz- und Abwasser. Ihre Vortex-Hydraulik mit Freistromlaufrad eignet sich besonders für Fördermedien mit festen oder faserigen Bestandteilen sowie für gasende Schlämme und Abwasser mit abrasiven Anteilen.
Mit einer zulässigen Korngröße von 40 mm und einem Druckanschluss DN 65 eignet sich die AS 0631 für Entwässerungs- und Abwasseranwendungen in gewerblichen, kommunalen und industriellen Anlagen. Die Baureihe ist als Standard- und explosionsgeschützte Ausführung erhältlich.
Sie kennen den genauen Typ nicht? Tragen Sie die vorhandenen Typenschilddaten ein oder laden Sie einfach ein gut lesbares Foto des Typenschildes über das Formular hoch – wir helfen Ihnen bei der Zuordnung der passenden ABS AS 0631.
ABS AS 0631 – Preis anfragen
| Artikelnummer | Artikelnummer (alt) | Bezeichnung |
|---|---|---|
| GM8213413111111 | 06087200 | ABS AS 0631 S12/2 D LR 128 |
| GM8223413311111 | 06087300 | ABS AS 0631 S12/2 D EX LR 128 |
| GM8613613111111 | 06087204 | ABS AS 0631 S17/2 D LR 142 |
| GM8623613311111 | 06087304 | ABS AS 0631 S17/2 D EX LR 142 |
| GM8913F13111111 | 06087208 | ABS AS 0631 S30/2 D LR 151 |
| GM8923F13311111 | 06087308 | ABS AS 0631 S30/2 D EX LR 151 |
Einsatzbereiche der ABS AS 0631
Die AS 0631 ist für die Förderung von Klar-, Schmutz- und Abwasser mit festen oder faserigen Bestandteilen ausgelegt. Typische Einsatzbereiche sind Sammel- und Pumpenschächte, Entwässerungsanlagen sowie gewerbliche, kommunale und industrielle Abwasseranlagen.
Durch die Vortex-Hydraulik eignet sich die Pumpe auch für faserhaltige oder abrasive Medien und gasende Schlämme. Die AS 0631 kann stationär mit automatischem Kupplungssystem oder als transportable Einheit eingesetzt werden.
Die maximal zulässige Medientemperatur beträgt 40 °C. Kurzzeitig sind bis zu 60 °C für maximal fünf Minuten zulässig.
Vortex-Hydraulik mit 40 mm Korngröße
Die ABS AS 0631 arbeitet mit einem zurückgesetzten Freistromlaufrad. Die Vortex-Hydraulik bietet einen weitgehend freien Strömungsweg und reduziert den direkten Kontakt zwischen Fördermedium und Laufrad.
Dadurch eignet sich die Baureihe besonders für Abwasser mit festen, faserigen oder abrasiven Bestandteilen. Für die AS 0631 gibt Sulzer eine zulässige Korngröße von 40 mm an.
Im Vergleich zur AS 0630 besitzt die AS 0631 ebenfalls einen Druckanschluss DN 65, arbeitet jedoch mit schnelllaufenden 2-poligen Motoren und ist für andere Förderhöhen und Betriebspunkte ausgelegt.
Technische Merkmale der ABS AS 0631
Bauart:
Druckwasserdicht gekapselte, vollständig überflutbare Tauchmotorpumpe in kompakter Blockbauweise. Für stationären Einbau oder transportablen Einsatz geeignet.
Hydraulik:
Vortex-Hydraulik mit Freistromlaufrad.
Korngröße:
40 mm.
Druckanschluss:
DN 65 Flansch.
Motor:
2-polige Motoren mit einer Nenndrehzahl von ca. 2.900 min⁻¹. Schutzart IP68 und Isolationsklasse F.
In der aktuellen Standardausführung stehen folgende Drehstromvarianten zur Verfügung:
- S12/2D: P2 = 1,20 kW
- S17/2D: P2 = 1,70 kW
- S30/2D: P2 = 3,00 kW
Die Drehstromausführungen werden mit 400 V / 3 Ph betrieben.
Betriebsart:
Bei vollständig eingetauchtem Betrieb ist die AS 0631 für Dauerbetrieb S1 ausgelegt. Bei trockener Aufstellung ist zeitweiliger Betrieb S3 mit 25 % Einschaltdauer vorgesehen.
Wellenabdichtung:
Motorseitig kommt ein ölgeschmierter Wellendichtring zum Einsatz. Mediumseitig besitzt die Pumpe eine drehrichtungsunabhängige Gleitringdichtung aus Siliciumcarbid (SiC). Die Gleitringdichtung ist temperaturschockfest und trockenlaufsicher ausgeführt.
Temperaturüberwachung:
Das Sulzer Thermo-Control-System TCS überwacht die Motorwicklung und schützt den Motor vor Übertemperatur. Bei Standardausführungen ist die Temperaturüberwachung optional, bei explosionsgeschützten Ausführungen serienmäßig vorgesehen. Für die Auswertung sind entsprechende Überwachungsmodule erforderlich.
Dichtungsüberwachung:
Optional steht das Sulzer DI-System zur Leckageüberwachung zur Verfügung. Ein Sensor in Motor- und Dichtungskammer ermöglicht die Erkennung einer Leckage an der Motorwellenabdichtung. Bei explosionsgeschützten Ausführungen erfolgt die Überwachung nicht in der Dichtungskammer. Für die Auswertung ist ein entsprechendes Überwachungsmodul erforderlich.
Werkstoffe:
Motorgehäuse, Kreiselkammer und Laufrad bestehen aus Grauguss EN-GJL-250. Die Motorwelle ist aus Edelstahl 1.4021 / AISI 420 gefertigt, die Befestigungselemente aus Edelstahl 1.4401 / AISI 316.
Explosionsschutz:
Die ABS AS 0631 ist auch in explosionsgeschützter Ausführung erhältlich. Sulzer führt entsprechende Varianten unter anderem mit der ATEX-Kennzeichnung II 2G Ex h db IIB T4 Gb.
ABS AS 0631 auswählen oder ersetzen
Für die Auswahl der passenden AS 0631 sind insbesondere Fördermenge, Förderhöhe sowie die Anforderungen an Aufstellung und Explosionsschutz entscheidend.
Im aktuellen Standardprogramm stehen die Motorvarianten S12/2D, S17/2D und S30/2D mit unterschiedlichen Laufraddurchmessern zur Verfügung. Bei einer Ersatzbeschaffung sollten deshalb die vollständige Typenbezeichnung und möglichst auch die vorhandene Sulzer- bzw. frühere ABS-Artikelnummer berücksichtigt werden.
