ABS AS 0641 Abwasserpumpen
ABS AS 0641 – Contrablock-Abwasserpumpen mit DN 65

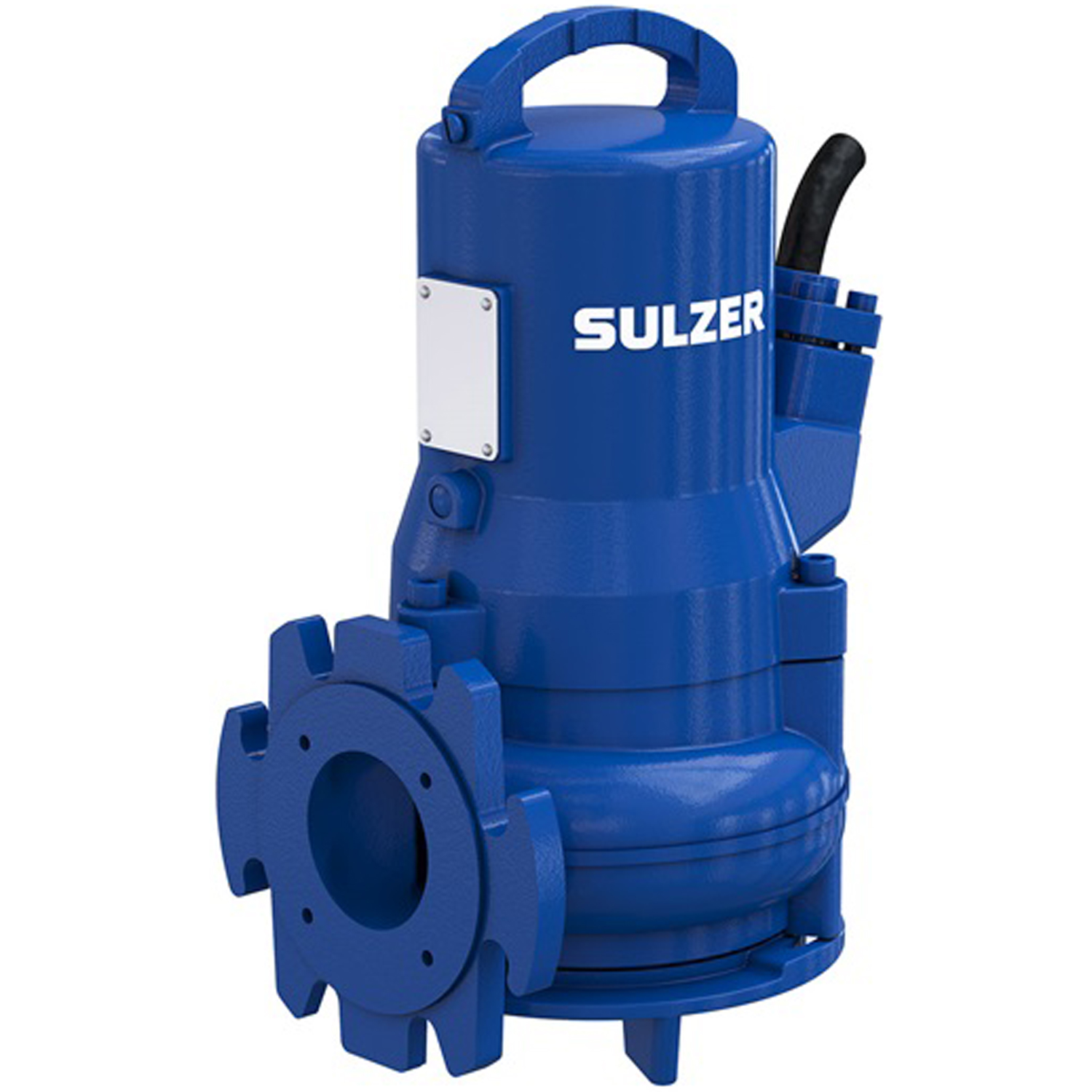

Die Sulzer ABS AS 0641 ist eine leistungsstarke Tauchmotorpumpe für Schmutz- und Abwasser mit festen oder faserigen Bestandteilen. Sie arbeitet mit dem Sulzer Contrablock-System und ist damit für Anwendungen ausgelegt, bei denen ein zuverlässiger und verstopfungsarmer Betrieb bei erhöhtem Fest- oder Faserstoffanteil gefordert ist.
Die AS 0641 besitzt einen Druckanschluss DN 65 und einen freien Feststoffdurchgang von 45 mm. Mit ihrem 2-poligen 3,0-kW-Motor eignet sie sich insbesondere für Betriebspunkte mit höheren Förderhöhen. Die Baureihe ist als Standard- und explosionsgeschützte Ausführung erhältlich.
Sie kennen den genauen Typ nicht? Tragen Sie die vorhandenen Typenschilddaten ein oder laden Sie einfach ein gut lesbares Foto des Typenschildes über das Formular hoch – wir helfen Ihnen bei der Zuordnung der passenden ABS AS 0641.
ABS AS 0641 – Preis anfragen
| Artikelnummer | Artikelnummer (alt) | Bezeichnung |
|---|---|---|
| GM7913E13111111 | 06086000 | ABS AS 0641 S30/2 D LR 143 |
| GM7923E13311111 | 06086001 | ABS AS 0641 S30/2 D EX LR 143 |
Einsatzbereiche der ABS AS 0641
Die AS 0641 eignet sich für die Förderung von häuslichem, gewerblichem und industriellem Abwasser sowie für Medien mit festen oder faserigen Bestandteilen.
Typische Einsatzbereiche sind Pumpenschächte, Entwässerungsanlagen sowie kommunale und industrielle Abwasseranlagen. Die Pumpe kann stationär mit automatischem Kupplungssystem oder als transportable Einheit eingesetzt werden.
Die maximal zulässige Medientemperatur beträgt 40 °C. Kurzzeitig sind bis zu 60 °C für maximal fünf Minuten zulässig.
Contrablock-Hydraulik mit 45 mm Feststoffdurchgang
Die ABS AS 0641 arbeitet mit der Sulzer Contrablock-Hydraulik. Das System ist für Abwasser mit einem erhöhten Anteil an festen oder faserigen Bestandteilen ausgelegt und unterstützt einen störungsarmen Betrieb auch unter anspruchsvollen Bedingungen.
Für die AS 0641 gibt Sulzer einen freien Feststoffdurchgang von 45 mm an.
Im Vergleich zur AS 0631 besitzt die AS 0641 ebenfalls einen Druckanschluss DN 65 und einen schnelllaufenden 2-poligen Motor. Der wesentliche Unterschied liegt jedoch in der Hydraulik: Die AS 0631 arbeitet mit Vortex-Freistromlaufrad, während die AS 0641 mit dem Contrablock-System ausgestattet ist.
Technische Merkmale der ABS AS 0641
Bauart:
Druckwasserdicht gekapselte, vollständig überflutbare Tauchmotorpumpe in kompakter Blockbauweise. Für stationären Einbau oder transportablen Einsatz geeignet.
Hydraulik:
Sulzer Contrablock-System.
Feststoffdurchgang:
45 mm.
Druckanschluss:
DN 65 Flansch mit offenen Langlöchern.
Motor:
2-poliger Motor mit einer Nenndrehzahl von ca. 2.900 min⁻¹. Schutzart IP68 und Isolationsklasse F.
Im aktuellen Standardprogramm steht folgende Drehstromvariante zur Verfügung:
- S30/2D: P2 = 3,00 kW
Die Drehstromausführung wird mit 400 V / 3 Ph betrieben. Die Pumpe ist als Standard- und Ex-Ausführung erhältlich.
Betriebsart:
Bei vollständig eingetauchtem Betrieb ist die AS 0641 für Dauerbetrieb S1 ausgelegt. Bei trockener Aufstellung ist zeitweiliger Betrieb S3 mit 25 % Einschaltdauer vorgesehen.
Wellenabdichtung:
Motorseitig kommt ein ölgeschmierter Wellendichtring zum Einsatz. Mediumseitig besitzt die Pumpe eine drehrichtungsunabhängige Gleitringdichtung aus Siliciumcarbid (SiC). Die Gleitringdichtung ist temperaturschockfest und trockenlaufsicher ausgeführt.
Temperaturüberwachung:
Das Sulzer Thermo-Control-System TCS überwacht die Motorwicklung und schützt den Motor vor Übertemperatur. Bei Standardausführungen ist die Temperaturüberwachung optional, bei explosionsgeschützten Ausführungen serienmäßig vorgesehen. Für die Auswertung sind entsprechende Überwachungsmodule erforderlich.
Dichtungsüberwachung:
Optional steht das Sulzer DI-System zur Leckageüberwachung zur Verfügung. Ein Sensor in Motor- und Dichtungskammer ermöglicht die Erkennung einer Leckage an der Motorwellenabdichtung. Bei explosionsgeschützten Ausführungen erfolgt die Überwachung nicht in der Dichtungskammer. Für die Auswertung ist ein entsprechendes Überwachungsmodul erforderlich.
Werkstoffe:
Motorgehäuse, Kreiselkammer und hydraulische Bauteile bestehen überwiegend aus Grauguss EN-GJL-250. Die Motorwelle ist aus Edelstahl 1.4021 / AISI 420 gefertigt, die Befestigungselemente aus Edelstahl 1.4401 / AISI 316.
Explosionsschutz:
Die ABS AS 0641 ist auch in explosionsgeschützter Ausführung erhältlich. Sulzer führt entsprechende Varianten unter anderem mit der ATEX-Kennzeichnung II 2G Ex h db IIB T4 Gb.
ABS AS 0641 auswählen oder ersetzen
Für die Auswahl der passenden AS 0641 sind insbesondere Fördermenge, Förderhöhe sowie die Anforderungen an Aufstellung und Explosionsschutz entscheidend.
Im aktuellen Standardprogramm steht die Motorvariante S30/2D mit 3,0 kW in Standard- und Ex-Ausführung zur Verfügung. Bei einer Ersatzbeschaffung sollten die vollständige Typenbezeichnung und möglichst auch die vorhandene Sulzer- bzw. frühere ABS-Artikelnummer berücksichtigt werden.
