ABS AS 0840 Abwasserpumpen
ABS AS 0840 – Contrablock-Abwasserpumpen mit DN 80

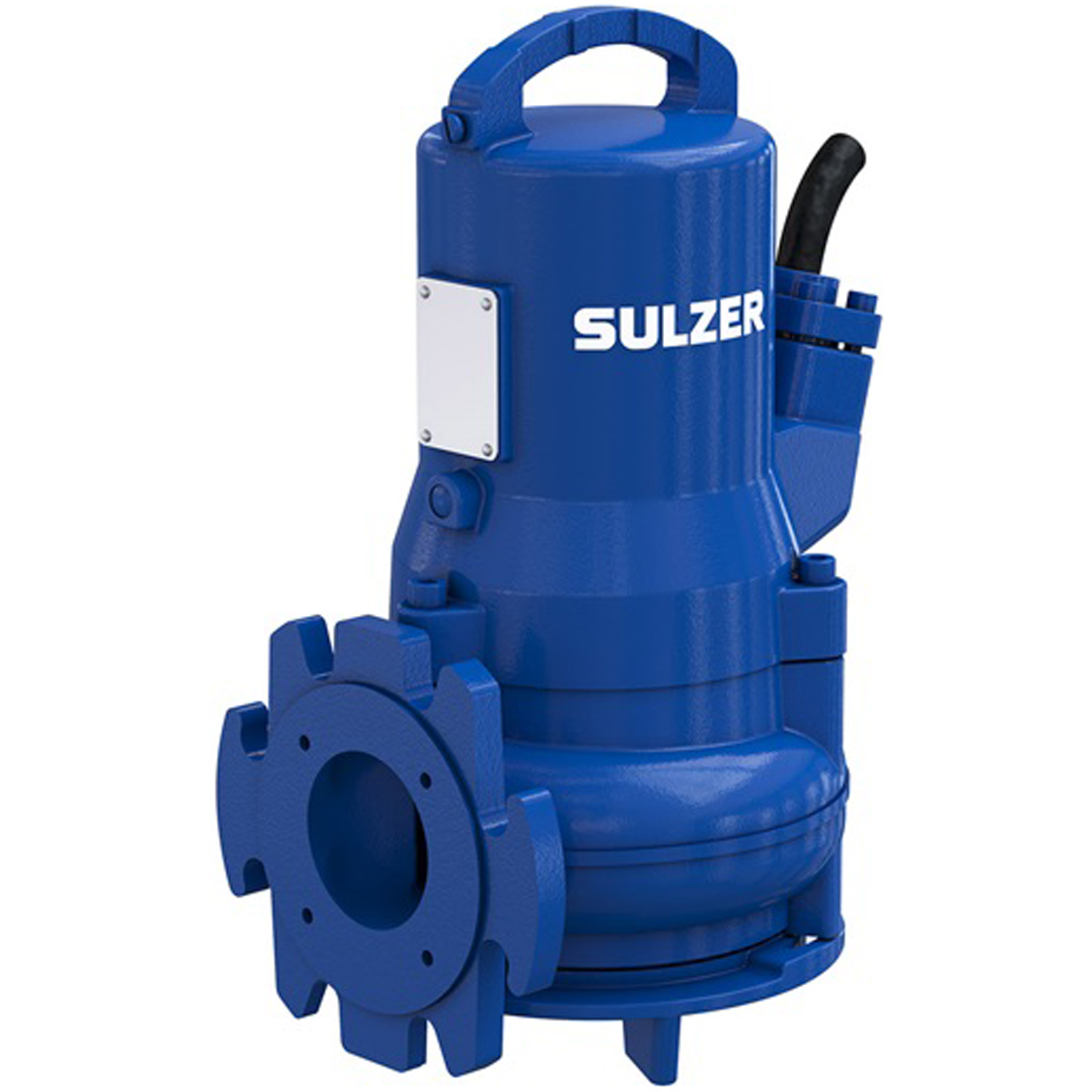

Die Sulzer ABS AS 0840 ist eine robuste Tauchmotorpumpe für Klar-, Schmutz- und Abwasser. Im Unterschied zu den Vortex-Baureihen arbeitet sie mit dem Sulzer Contrablock-System und einem offenen Einkanalrad mit Spiralbodenplatte.
Diese Hydraulik ist für Abwasser mit einem höheren Anteil an festen oder faserigen Bestandteilen ausgelegt. Die AS 0840 besitzt einen Druckanschluss DN 80 und eine zulässige Korngröße von 30 mm. Sie eignet sich für stationäre und transportable Anwendungen in gewerblichen, kommunalen und industriellen Abwasseranlagen und ist auch in explosionsgeschützten Ausführungen erhältlich.
Sie kennen den genauen Typ nicht? Tragen Sie die vorhandenen Typenschilddaten ein oder laden Sie einfach ein gut lesbares Foto des Typenschildes über das Formular hoch – wir helfen Ihnen bei der Zuordnung der passenden ABS AS 0840.
ABS AS 0840 – Preis anfragen
| Artikelnummer | Artikelnummer (alt) | Bezeichnung |
|---|---|---|
| GM4213113111111 | 06085200 | ABS AS 0840 S12/2 D LR 110 |
| GM4213113111121 | 06085333 | ABS AS 0840 S12/2 D "V" LR 110 |
| GM4213213111111 | 06085201 | ABS AS 0840 S12/2 D LR 118 |
| GM4213213111121 | 06085284 | ABS AS 0840 S12/2 D "V" LR 118 |
| GM4223113311111 | 06085302 | ABS AS 0840 S12/2 D EX LR 110 |
| GM4223213311111 | 06085304 | ABS AS 0840 S12/2 D EX LR 118 |
| GM4613413111111 | 06085210 | ABS AS 0840 S17/2 D LR 128 |
| GM4613413111121 | 06085213 | ABS AS 0840 S17/2 D "V" LR 128 |
| GM4623413311111 | 06085301 | ABS AS 0840 S17/2 D EX LR 128 |
| GM4813613111111 | 06085220 | ABS AS 0840 S26/2 D LR 142 |
| GM4813613111121 | 06085249 | ABS AS 0840 S26/2 D "V" LR 142 |
| GM4823613311111 | 06085300 | ABS AS 0840 S26/2 D EX LR 142 |
Einsatzbereiche der ABS AS 0840
Die AS 0840 eignet sich für die Förderung von Schmutz- und Abwasser sowie für Medien mit festen oder faserigen Bestandteilen. Typische Einsatzbereiche sind Pumpenschächte, Entwässerungsanlagen sowie gewerbliche, kommunale und industrielle Abwasseranlagen.
Das Contrablock-System ist besonders für Anwendungen ausgelegt, bei denen ein zuverlässiger und verstopfungsarmer Betrieb bei einem erhöhten Anteil von Fest- und Faserstoffen gefordert ist.
Die Pumpe kann stationär mit automatischem Kupplungssystem oder als transportable Einheit eingesetzt werden. Die maximal zulässige Medientemperatur beträgt 40 °C. Kurzzeitig sind bis zu 60 °C für maximal fünf Minuten zulässig.
Contrablock-Hydraulik mit 30 mm Korngröße
Die ABS AS 0840 besitzt eine Contrablock-Hydraulik mit offenem Einkanalrad und Spiralbodenplatte. Das System ist auf einen störungsarmen Betrieb bei Abwasser mit festen und faserigen Bestandteilen ausgelegt.
Für die AS 0840 gibt Sulzer eine zulässige Korngröße von 30 mm an. Die Hydraulik unterscheidet sich damit grundsätzlich von den Vortex-Ausführungen der AS 0530, 0630 und 0830.
Welche Pumpenausführung geeignet ist, richtet sich neben der Beschaffenheit des Fördermediums insbesondere nach Fördermenge und Förderhöhe.
Technische Merkmale der ABS AS 0840
Bauart:
Druckwasserdicht gekapselte, vollständig überflutbare Tauchmotorpumpe in kompakter Blockbauweise. Für stationären Einbau oder transportablen Einsatz geeignet.
Hydraulik:
Contrablock-System mit offenem Einkanalrad und Spiralbodenplatte.
Korngröße:
30 mm.
Druckanschluss:
DN 80 Flansch.
Motor:
2-polige Motoren mit einer Nenndrehzahl von ca. 2.900 min⁻¹. Schutzart IP68 und Isolationsklasse F.
In der aktuellen Standardausführung stehen folgende Drehstromvarianten zur Verfügung:
S12/2D: P2 = 1,20 kW
S17/2D: P2 = 1,70 kW
S26/2D: P2 = 2,60 kW
Die Drehstromausführungen werden mit 400 V / 3 Ph betrieben.
Betriebsart:
Bei vollständig eingetauchtem Betrieb ist die AS 0840 für Dauerbetrieb S1 ausgelegt. Bei trockener Aufstellung ist zeitweiliger Betrieb S3 mit 25 % Einschaltdauer vorgesehen.
Wellenabdichtung:
Motorseitig kommt ein ölgeschmierter Wellendichtring zum Einsatz. Mediumseitig besitzt die Pumpe eine drehrichtungsunabhängige Gleitringdichtung aus Siliciumcarbid (SiC). Die Gleitringdichtung ist temperaturschockfest und trockenlaufsicher ausgeführt.
Temperaturüberwachung:
Das Sulzer Thermo-Control-System TCS überwacht die Motorwicklung und schützt den Motor vor Übertemperatur. Bei Standardausführungen ist die Temperaturüberwachung optional, bei explosionsgeschützten Ausführungen serienmäßig vorgesehen. Für die Auswertung sind entsprechende Überwachungsmodule erforderlich.
Dichtungsüberwachung:
Optional steht das Sulzer DI-System zur Leckageüberwachung zur Verfügung. Ein Sensor in Motor- und Dichtungskammer ermöglicht die Erkennung einer Leckage an der Motorwellenabdichtung. Bei explosionsgeschützten Ausführungen erfolgt die Überwachung nicht in der Dichtungskammer. Für die Auswertung ist ein entsprechendes Überwachungsmodul erforderlich.
Werkstoffe:
Motorgehäuse, Kreiselkammer, Laufrad und Bodenplatte bestehen aus Grauguss EN-GJL-250. Die Motorwelle ist aus Edelstahl 1.4021 / AISI 420 gefertigt, die Befestigungselemente aus Edelstahl 1.4401 / AISI 316.
Explosionsschutz:
Die ABS AS 0840 ist auch in explosionsgeschützter Ausführung erhältlich. Sulzer führt entsprechende Varianten unter anderem mit der ATEX-Kennzeichnung II 2G Ex h db IIB T4 Gb.
ABS AS 0840 auswählen oder ersetzen
Für die Auswahl der passenden AS 0840 sind insbesondere Fördermenge, Förderhöhe sowie die Anforderungen an Aufstellung und Explosionsschutz entscheidend.
Im aktuellen Standardprogramm stehen die Motorvarianten S12/2D, S17/2D und S26/2D mit unterschiedlichen Laufraddurchmessern zur Verfügung. Bei einer Ersatzbeschaffung sollten deshalb die vollständige Typenbezeichnung und möglichst auch die vorhandene Sulzer- bzw. frühere ABS-Artikelnummer berücksichtigt werden.
