ABS AS 0841 Abwasserpumpen
ABS AS 0841 Contrablock-Pumpen mit 80 mm Korngröße

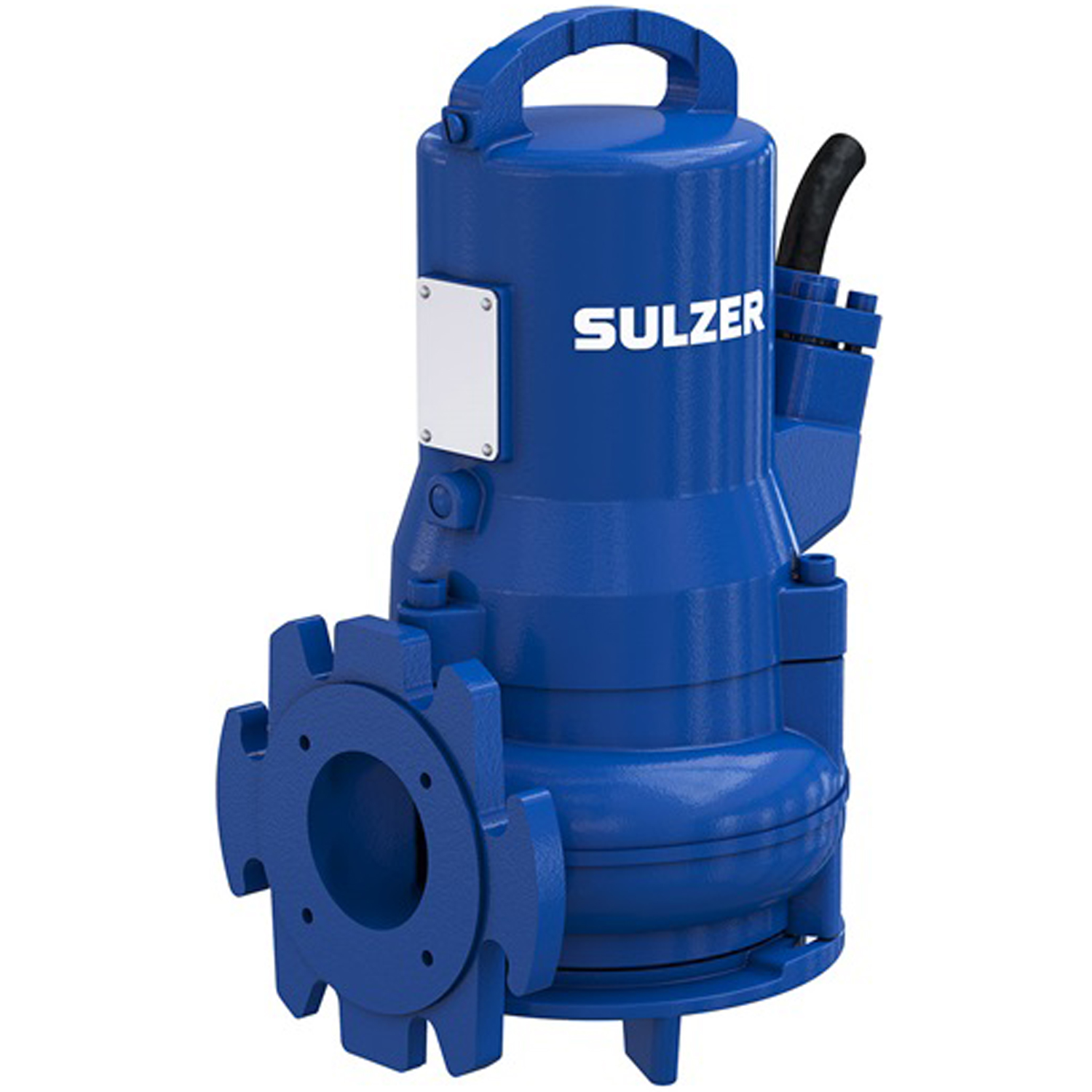

Die Sulzer ABS AS 0841 ist eine robuste Tauchmotorpumpe für Schmutz- und Abwasser mit einem hohen Anteil an festen oder faserigen Bestandteilen. Sie arbeitet mit dem Sulzer Contrablock-System und einem offenen Einkanalrad mit Spiralbodenplatte.
Mit einer zulässigen Korngröße von 80 mm und einem Druckanschluss DN 80 eignet sich die AS 0841 besonders für anspruchsvolle Abwasseranwendungen, bei denen größere Feststoffe sicher gefördert werden müssen. Die Baureihe ist als Standard- und explosionsgeschützte Ausführung erhältlich.
Sie kennen den genauen Typ nicht? Tragen Sie die vorhandenen Typenschilddaten ein oder laden Sie einfach ein gut lesbares Foto des Typenschildes über das Formular hoch – wir helfen Ihnen bei der Zuordnung der passenden ABS AS 0841.
ABS AS 0841 – Preis anfragen
| Artikelnummer | Artikelnummer (alt) | Bezeichnung |
|---|---|---|
| GMA313H13111111 | neu | ABS AS 0841.2 S13/4 LR 177 |
| GMA313J13111111 | neu | ABS AS 0841 S13/4 D LR 161 |
| GMAA13G13111111 | neu | ABS AS 0841 S22/4 D LR 196 |
| GMA323H13311111 | neu | ABS AS 0841 S13/4 D Ex LR 177 |
| GMA323J13311111 | neu | ABS AS 0841 S13/4 D Ex LR 161 |
| GMAA23G13311111 | neu | ABS AS 0841 S22/4 D Ex LR 196 |
Einsatzbereiche der ABS AS 0841
Die AS 0841 eignet sich für häusliches, gewerbliches und industrielles Abwasser mit festen oder faserigen Bestandteilen. Typische Einsatzbereiche sind Pumpenschächte, Sammelbehälter sowie kommunale und industrielle Abwasseranlagen.
Das Contrablock-System ist insbesondere für Fördermedien mit einem hohen Anteil an Fest- und Faserstoffen ausgelegt. Die Pumpe kann stationär mit automatischem Kupplungssystem oder als transportable Einheit eingesetzt werden.
Die maximal zulässige Medientemperatur beträgt 40 °C. Kurzzeitig sind bis zu 60 °C für maximal fünf Minuten zulässig.
Contrablock-Hydraulik mit 80 mm Korngröße
Die ABS AS 0841 arbeitet mit dem Sulzer Contrablock-System. Ein offenes Einkanalrad und die Spiralbodenplatte bilden eine Hydraulik, die auf einen zuverlässigen Betrieb bei Abwasser mit festen und faserigen Bestandteilen ausgelegt ist.
Für die AS 0841 gibt Sulzer eine zulässige Korngröße von 80 mm an.
Im Vergleich zur AS 0840 besitzt die AS 0841 ebenfalls einen Druckanschluss DN 80 und Contrablock-Hydraulik. Die Unterschiede liegen insbesondere in der Korngröße und der Motorausführung: Die AS 0840 ist 2-polig ausgeführt und besitzt 30 mm Korngröße, während die AS 0841 mit 4-poligen Motoren arbeitet und 80 mm Korngröße ermöglicht.
Technische Merkmale der ABS AS 0841
Bauart:
Druckwasserdicht gekapselte, vollständig überflutbare Tauchmotorpumpe in kompakter Blockbauweise. Für stationären Einbau oder transportablen Einsatz geeignet.
Hydraulik:
Sulzer Contrablock-System mit offenem Einkanalrad und Spiralbodenplatte.
Korngröße:
80 mm.
Druckanschluss:
DN 80 Flansch mit offenen Langlöchern.
Motor:
4-polige Motoren mit einer Nenndrehzahl von ca. 1.450 min⁻¹. Schutzart IP68 und Isolationsklasse F.
Im aktuellen Standardprogramm stehen folgende Drehstromvarianten zur Verfügung:
- S13/4D: P2 = 1,30 kW
- S22/4D: P2 = 2,20 kW
Die Drehstromausführungen werden mit 400 V / 3 Ph betrieben. Je nach Betriebspunkt stehen unterschiedliche Laufraddurchmesser zur Verfügung.
Betriebsart:
Bei vollständig eingetauchtem Betrieb ist die AS 0841 für Dauerbetrieb S1 ausgelegt. Bei trockener Aufstellung ist zeitweiliger Betrieb S3 mit 25 % Einschaltdauer vorgesehen.
Wellenabdichtung:
Motorseitig kommt ein ölgeschmierter Wellendichtring zum Einsatz. Mediumseitig besitzt die Pumpe eine drehrichtungsunabhängige Gleitringdichtung aus Siliciumcarbid (SiC). Die Gleitringdichtung ist temperaturschockfest und trockenlaufsicher ausgeführt.
Temperaturüberwachung:
Das Sulzer Thermo-Control-System TCS überwacht die Motorwicklung und schützt den Motor vor Übertemperatur. Bei Standardausführungen ist die Temperaturüberwachung optional, bei explosionsgeschützten Ausführungen serienmäßig vorgesehen. Für die Auswertung sind entsprechende Überwachungsmodule erforderlich.
Dichtungsüberwachung:
Optional steht das Sulzer DI-System zur Leckageüberwachung zur Verfügung. Ein Sensor in Motor- und Dichtungskammer ermöglicht die Erkennung einer Leckage an der Motorwellenabdichtung. Bei explosionsgeschützten Ausführungen erfolgt die Überwachung nicht in der Dichtungskammer. Für die Auswertung ist ein entsprechendes Überwachungsmodul erforderlich.
Werkstoffe:
Motorgehäuse, Kreiselkammer, Laufrad und Bodenplatte bestehen aus Grauguss EN-GJL-250. Die Motorwelle ist aus Edelstahl 1.4021 / AISI 420 gefertigt, die Befestigungselemente aus Edelstahl 1.4401 / AISI 316.
Explosionsschutz:
Die ABS AS 0841 ist auch in explosionsgeschützter Ausführung erhältlich. Sulzer nennt für die AS-Baureihe unter anderem die ATEX-Kennzeichnung II 2G Ex h db IIB T4 Gb.
ABS AS 0841 auswählen oder ersetzen
Für die Auswahl der passenden AS 0841 sind insbesondere Fördermenge, Förderhöhe sowie die Anforderungen an Aufstellung und Explosionsschutz entscheidend.
Im aktuellen Standardprogramm stehen die Motorvarianten S13/4D mit 1,30 kW und S22/4D mit 2,20 kW zur Verfügung. Je nach Betriebspunkt werden unterschiedliche Laufraddurchmesser eingesetzt. Bei einer Ersatzbeschaffung sollten deshalb die vollständige Typenbezeichnung, der Laufraddurchmesser und möglichst auch die vorhandene Sulzer- bzw. frühere ABS-Artikelnummer berücksichtigt werden.
