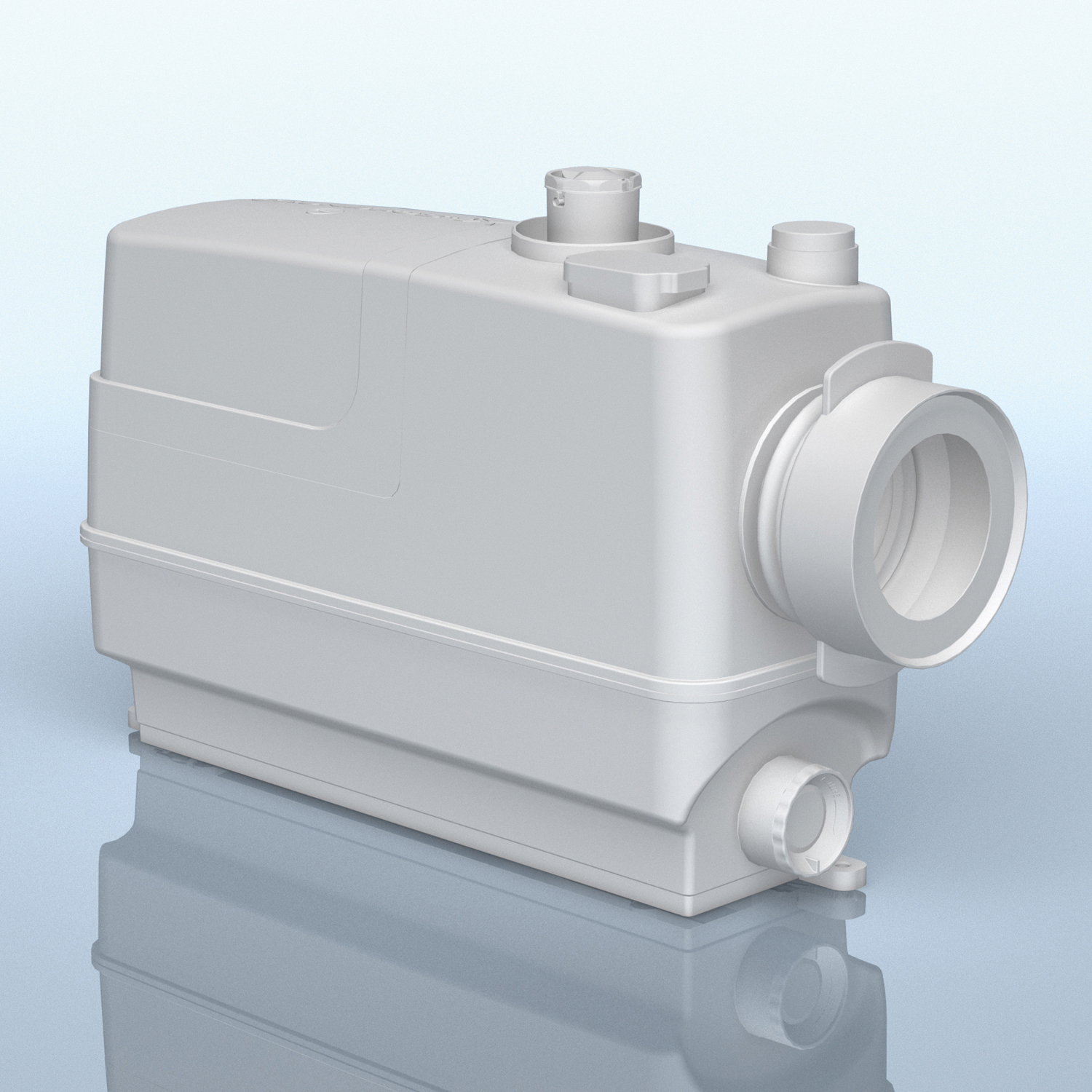

SOLOLIFT2 CWC-3 - 97775316 Grundfos

SOLOLIFT2 CWC-3 97775316 Grundfos Kleinhebeanlage

SOLOLIFT2 CWC-3 97775316 Grundfos Kleinhebeanlage

SOLOLIFT2 CWC-3 97775316 Grundfos Kleinhebeanlage

SOLOLIFT2 CWC-3 Grundfos Kleinhebeanlage Artikel-Nr.: 97775316, zur Vorwandinstallation. Keine Reimportware!
Ausführung nach EN 12050-3 mit eingetauchtem, vollwertigem Schneidwerk zum Anschluss von einem Wandhänge-WC und bis zu drei weiteren Entwässerungsgegenständen, wie z.B. Handwaschbecken, Dusche und Bidet. Anschlussfertig mit Kabel und Schukostecker, sowie Druckschalter für störungsfreien, automatischen Betrieb. Druckabgang vertikal ausgeführt. Be- und Entlüftung über Entlüftungsventil mit Überlaufsicherung und integriertem Kohlefilter.
Anschluss DN 100 mit Dichtmanschette für WC. Druckstutzen mit flexiblem Übergangsstück für Rohrleitungsaußendurchmesser 23-36 mm. Anschluss-Set für vertikalen Zulauf DN 40.Zwei seitliche Zuläufe DN 40/50 mit Verschlussstopfen.

Ihr B2B Shop für Pumpen und Hebeanlagen.

20 Stück auf Lager

Preise und Lieferzeiten für Wiederverkäufer

Anmeldung

Anmeldung

Anmeldung für Wiederverkäufer
  • ➽ ➽➽ Registrierung für Wiederverkäufer!
  • ...
  • Wir überprüfen Ihre Angaben und schalten Sie schnellstmöglich (bis zu 24h) frei.
  • ...
  • Haben Sie Ihre Anmeldebestätigung bereits erhalten, nutzen Sie bitte die nachstehenden Eingabefelder um sich anzumelden. Bitte E-Mail Adresse verwenden!
  • ...
  • Sie sind Endverbraucher? Senden Sie uns Ihre Anfrage!

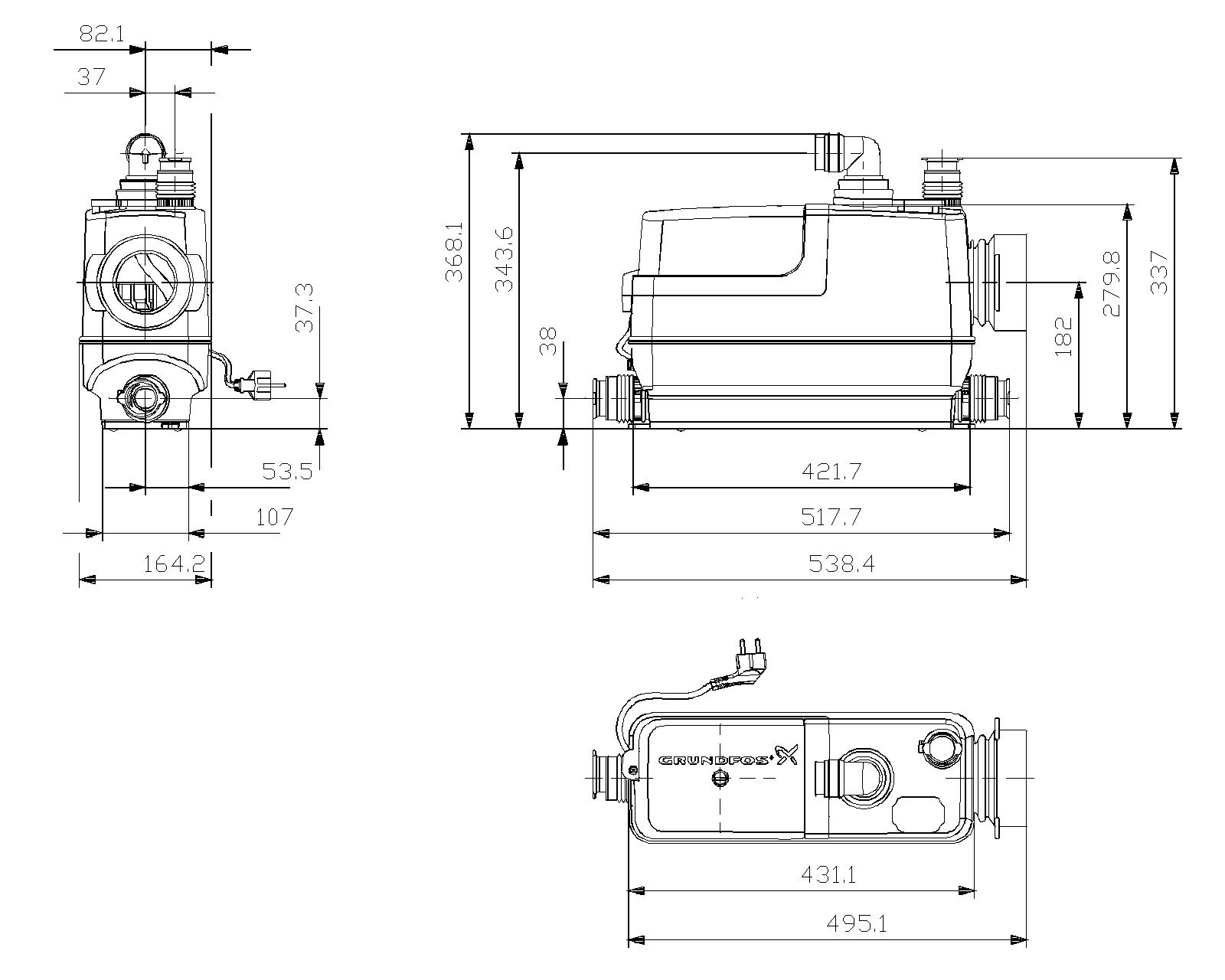

Maße Sololift2 CWC-3

Sololift2 CWC-3 Maße

Sololift2 CWC-3 Maße

Datenblatt

Produktbezeichnung SOLOLIFT2 CWC-3
Produkt-ID 97775316
Hersteller Grundfos
EAN Nummer 5710624187258
Nettogewicht 7.05 kg
Maximale Förderhöhe 8.5 m
Maximale Fördermenge 2,3 l/s
Maximale Medientemperatur 50 °C
Nennspannung 220-240 V
Leistungsaufnahme P1 0.62 kW
Nennstrom 3 A
Nenn-Drehzahl 2800 1/min
Schutzart IP44
Teperaturschutz THERMIK S06-150-05
Einschaltart Direkt
Kabellänge 1.2 m
Stecker Typ Schuko
Anschluss Druckstutzen 22/25/28/32/36/40
Rückschlagklappe im Lieferumfang ja
Anschluss Zulauf
Behältervolumen
Nutzvolumen
freier Durchgang

Kennlinie Einbbaumaße Sololift2 CWC-3

SOLOLIFT2 CWC-3 ist eine anschlussfertige, kompakte Kleinhebeanlage zur begrenzten Verwendung gemäß DIN/EN 12050-3 für den direkten Anschluss an den Ablaufbogen eines wandhängenden WCs und ausschließlich der o.g. Entwässerungsgegenstände. Die Betriebssicherheit ist nur bei bestimmungsgemäßem Gebrauch gewährleistet.

Die SOLOLIFT2 CWC-3 Kleinhebeanlage wurde speziell für den Einbau in eine Vorwandkonstruktion entwickelt. Durch ihre schlanke Bauform lässt sich die Anlage mit allen handelsüblichen Vorwandelementen kombinieren. Die Kleinhebeanlagen bestehen aus einem robusten, verschweißten und bis 2,5m Wassersäule druckdichten Sammelbehälter mit pflegeleichter Oberfläche. Der. Druckabgang wird über die Behälteroberseite herausgeführt. In Verbindung mit dem 360° schwenkbaren Druckabgangsbogen ist eine hohe Flexibilität gegeben. Exzentrische, flexible Verbindungsmanschetten ermöglichen eine optimale Anpassung an lokale Gegebenheiten. Die SOLOLIFT2 CWC-3 verfügt über einen äußerst präzisen Staudruckschalter, der servicefreundlich ausgeführt, für Reinigungszwecke auch separat gezogen werden kann. Druck- und zulaufseitig sind Rückschlagklappen serienmäßig im Behälter integriert. Die eingebaute Pumpe verfügt über ein eingetauchtes und außenliegendes Edelstahlschneidwerk, dass stark an professionelle Schneidradpumpen angelehnt ist.

Ein leistungsstarker Motor mit Spezialwicklung für ein besonders hohes Anlaufdrehmoment trägt sein Übriges dazu bei, dass die Betriebssicherheit, insbesondere solcher Kleinhebeanlagen maßgeblich verbessert wird.

Alle relevanten Komponenten des SOLOLIFT2 CWC-3 befinden sich trocken außerhalb des Behälters. Die gesamte Motor-/Pumpeneinheit wird durch das Lösen von 4 unverlierbaren Schrauben vom Behälter demontiert. Eine patentierte Autokupplung, sowie Führungsschienen sichern hierbei eine einfache Montage/Demontage. Dies ist gerade bei eingebauter Anlage in einer Vorwand von großem Vorteil. Über die eingebaute Entlüftung, kann auf eine Entlüftungsleitung verzichtet werden. Der eingesetzte Aktivkohlefilter verhindert dabei wirkungsvoll unangenehme Gerüche. Die kleindimensionierten Druckleitungsquerschnitte lassen sich einfach und unauffällig verlegen. Die SOLOLIFT2 CWC-3 ist steckerfertig und arbeitet bei Anschluss an eine Schukosteckdose vollautomatisch. Die niedrige Zulauf- und Anstauhöhe im Behälter reduziert deutlich die erforderliche Aufbauhöhe bei Duschtassenanschluss, so dass ein komfortabler niedriger Einstieg gewährleistet ist. Auf Wunsch kann über eine steckbare Alarmplatine ein akustischer Alarm realisiert werden (Option).

Konstruktion

Verschweißter, bis 2,5 m Wassersäule druckdichter Sammelbehälter IP 44 aus abwasserbeständigem Kunststoff mit integrierter Tauchmotorpumpe und Steuerung. Speziell für die Vorwandmontage konzipierter Sammelbehälter mit elastischer Manschette in sanitärweiss für Toilettenanschluss und bis zu drei weiteren Zulaufanschlussmöglichkeiten (1 x DN40, 2 x DN40/50). Entlüftungsventil mit Überlaufsicherung und Aktivkohlefilter.
Druckabgang an Behälteroberseite ø 32/40 mit Einsatzstücken für Druckleitung ø 23, 25 und 28 mm, zusätzlich um 360° schwenkbarer Druckabgangsbogen. Auftriebssicherung, eingebaute Rückschlagklappe in der Behälterdruckleitung, sowie an den seitlichen Zuläufen. Pumpe mit vorgeschaltetem, gehärtetem Edelstahlschneidwerk. Motor-/Pumpeneinheit lässt sich über eine Autokupplung und Führungsschienen einfach und sauber ein- und aushängen.

Motor

Leistungsstarker, wartungsfreier Kurzschlussläufer mit Spezialwicklung für hohes Drehmoment und Betriebskondensator für Aussetzbetrieb. Motorseitig ein und mediumseitig zwei Wellendichtringe sowie zusätzliches umlaufendes Dichtelement zwischen Laufrad und Motor. Professionelles, eingetauchtes und außenliegendes Edelstahlschneidwerk. Alle medienberührenden Teile aus Edelstahl. Motor mit eingebautem Thermoschalter zum Schutz vor Überlastung. Automatisch betriebsbereit nach Überhitzung und ausreichender Abkühlung. Von außen zugänglicher Längsschlitz an der Motorwelle zur manuellen Deblockierung oder Behälterentleerung. Motoreinheit vollständig ziehbar, ohne erforderlichen Ausbau des Behälters.

Schaltung

Robuste bewährte Druckschaltung mit großflächiger Druckmembran, vollautomatische wasserstandsgesteuerte Funktionsweise. Bei Bedarf werkzeuglos demontierbar ohne Ausbau der Motoreinheit. Besonders niedrige Schalthöhen für komfortablen Duschanschluss.

Einbau

Die Hebeanlage SOLOLIFT2 CWC-3 sollte unmittelbar am Ablaufbogen des wandhängenden WC‘s mittels Manschette angeschlossen werden. Die Anlage kann sowohl rechts oder links neben dem WC installiert werden. Es ist eine ausreichend große Wartungsöffnung vorzusehen. Die zusätzlichen Entwässerungsgegenstände müssen sich im selben Raum befinden. Das Gerät sollte mit ausreichendem Abstand zur Wand montiert werden. Der Einbau in öffentlichen Bereichen mit wechselndem Benutzerkreis ist nicht zulässig. Die Druckleitung sollte nach dem Gerät zunächst steigend verlegt werden. Bei rein ebenerdiger Verlegung ist vor Einleitung in eine Freigefälleleitung eine Steigstrecke von min. 0,5 m vorzusehen. Bei Installation unterhalb der Rückstauebene ist die Druckleitung zur Rückstausicherung mit einer Schleife über die örtliche Rückstauebene zu führen. Bei Installation in Nassräumen sind die entsprechenden VDEVorschriften zu beachten.

Lieferumfang

• Kleinhebeanlage gemäß DIN/EN 12050-3 mit WC-Anschlussmanschette, integrierter Pumpe, 1 x 230 V.
• Anschlussfertig mit 1,2 m Netzleitung.
• Eingebaute Behälterlüftung mit Geruchsfilter
• Abgangsbogen mit Reduzierstücken für unterschiedliche Leitungsquerschnitte.
• Behälterdruckleitung mit eingebauter Rückschlagklappe.
• Elastischer Zusatzverbinder für Waschtischanschluss am Deckel sowie einmal für einen der seitlichen Zuläufe.
• Entleerungsschlauch mit Stopfen und zwei Schellen.
• Montagematerial für Druckleitungsanschluss und Auftriebssicherung.

  • Entsorgung von Abwässern aus Gebäudenteilen, die unterhalb der Rückstauebene oder weit entfernt von der Fallleitung anfallen (Sanierung)
  • In der Regel nachträglich ausgebaute Kellerräume mit Badezimmer, WCs und die Aufstellung von Waschmaschinen und Waschtischen
  • Anlagen mit WC-Anschluss nur für den privaten Bereich
  • Entwässerung von einem WC, einem Waschtisch, einer Dusche und einem Bidet
  • für den Anschluss eines Wandhänge-WCs undzusätzlich 1 x Handwaschbecken, 1 x Dusche und1 x Bidet, alternativ 1 x Urinal
  • Kompakte Abmessungen und elegantes Design
  • Schmale Ausführung zum Einbau in Vorwandkonstruktionen
  • Größtmögliche Betriebssicherheit durch professionelles, eingetauchtes Schneidwerk (auch bei versehentlicher Einleitung von Damen-Hygieneartikeln)
  • Motor mit hoher Leistung (620 Watt) und Spezialwicklung für ein hohes Anlaufdrehmoment
  • Besonders niedrige Schalthöhen für geringste Aufbauhöhen, vorteilhaft bei Duschtassenanschluss
  • Entlüftungsventil mit Überlaufsicherung und Aktivkohlefilter
  • Optimierte, exzentrische Verbindungsmanschettenermöglichen bestmögliche Anpassungsfähigkeit vor Ort
  • Steckbare Alarmplatine für akustische Alarmmeldung (Option)
  • Einzigartig: Wählbare Druckabgangsrichtung
  • Leichte Wartung durch vollständig ziehbare Motoreinheit
  • Selbstjustierende Autokupplung
  • Schnelles Deblockieren durch Schraubendreher
  • Im Bedarfsfall vollständig ziehbare Motoreinheit ohneerforderlichen Ausbau des Behälters
